性能和特点:
圆度仪属于小型,高性价比测量仪,操作简便,使与车间环境对测量工件的集合形状。可满足实验室圆度测量仪所需的强大资料分析能力,探测器的测量范围宽达±1000um,精密旋转工作台具有很高的旋转精度。
RA-120专用处理器,可通过内置在主机上的控制面板来控制所以的操作。
RA-120P基于PC,可通过ROUNDPAK软件控制所有的操作。
±1000um宽范围检测器
重复计算功能
帮助功能科有效节省工件时间
旋转工作台数字显示调心和调水平,有效简化了复杂繁琐的任务,及时没有经验的操作人员也能够完成。
易操作的控制面板,大型清晰背光液晶显示屏和告诉图表热敏打印机(RA-120)
测量资料也可以保存到软盘和硬盘上(RA-120P)
技术参数:
径向: (0.04+6H/10000)μm
H 为测量高度 (mm)
轴向: (0.04+6X/10000)μm
X 为测量半径 (mm)
旋转速度: 6rpm
工作台有效直径: ?150mm
*大调心幅度: ±3mm
*大调水平幅度: ±1o
*大测量直径: ?280mm
*大工件直径: ?440mm
台面*大承重: 25kg
垂直轴 (Z 轴)
垂直移动: 280mm
*大检测高度: 离旋转工作台面280mm
*大检测深度: 100mm (*小内径: 30mm)
水平臂 (X 轴)
水平移动: 165mm (包括工作台旋转中心
25mm 的突出量)
测针和测头
测量范围: ±1000μm
测力: 70 - 100mN
标准测头: 12AAL021, 硬质合金球, ?1.6mm
测量方向: 双方向
测头角度调整: ±45o (带刻度)
数据分析器:
处理器: 内置 (配备了Roundpak-120P 的PC)*
数据采集点数: *大 3600 点/转
数据分析项:
圆度, 同轴度, 同心度, 平面度, 径向圆周跳动, 轴
向圆周跳动, 与轴的垂直度, 与平面的垂直度, 厚
度偏差, 平行度
用于圆度评估的参考圆:
LSC, MZC, MIC, MCC
记录器:
内置行式热敏打印机 (外部打印机: 选件)*
记录的放大倍率:
X5 - X200,000, 自动 (X1 - X500,000)*
粗糙度成分的降低:
低通滤波器, 带通滤波器
滤波类型:
2CR-75%, 2CR-50%, 2CR-75% (相位校正), 2CR-50%
(相位校正), 高斯滤波器、滤波器关断
截止值:
15upr, 50upr, 150upr, 500upr, 15-150upr, 15-500upr,
50-500upr, 手动设定*
测量段数
*大 5 段 (100 段)*

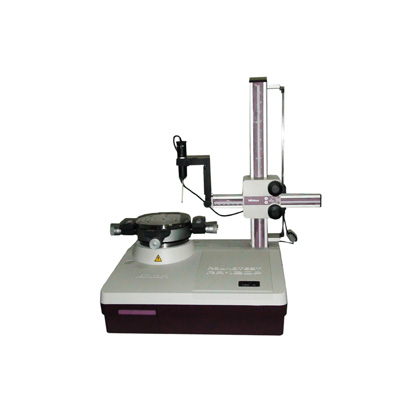

*RA-120PRoundtest RA-120 / 120P:袖珍型,价格适中,
易于使用,适于车间环境中对工件的几何
测量。其数据分析完全可以满足实验室圆
度测量仪的要求,检出器的测量范围宽达
±1000μm,精密旋转工作台具有很高的旋
转精度。
