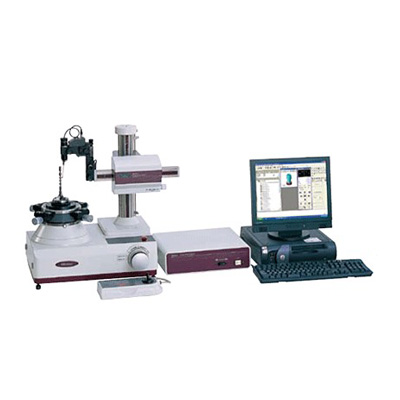

性能和特点:圆度测量样是一种圆度/圆柱度测量系统,含有*新技术,配备一个DAT(数字调节台)机构,这种装置具有自动测量功能和圆弧测量功能,工件的定心和水平调节快速、简单。
1、适合于小型工件的测量2、转台采用高精度气浮轴承,具有很高的回旋精度,不会因磨损照成性能降低。3、在检测器的悬臂夹持器上加装了一个**装置,提高了测量**性。
技术参数:
型号
RA-1400
RA-1500
转台
台面直径:150mm
调心范围:±3mm
调水平范围:±1°
旋转速度:4rpm,6rpm,10rpm
旋转速度:(0.02+6H/10000)um
*大工件直径:440mm
*大工件重量:10kg
*大检测直径
100mm
水平测臂位移
75mm
垂直位移
150mm
*大检测高度
外径
内径
立柱直线度
—
0.15um/150mm(窄范围)
0.3um/150mm(全范围)
立柱平行度
0.3um/150mm
*大检测深度检测器
90mm(使用标准探针时)
测量范围:±400um
测力:7-10mN
探针:∮1.6mm硬质合金球型测量探针(12AAB681)
截止滤波
低通:15upr,50upr,150upr,500upr
带通:15-150upr,15-500upr,50-500upr
参考圆
LSC,MZC,MIC,MCC
资料分析项目
圆度、同轴度、同心度、圆周跳动、壁厚偏差、垂直度、平面度、平行度、圆柱度、直线度(RA-1500)
记录倍率
5×-50,000×(13段),自动
倍率
100×-50,000×(9段)
气压
390kPa
空气消耗量
每分钟30升(正常情况下)
电源
100V AC-240V AC
尺寸(W*D*H)
635*430*620mm
重量
95kg
