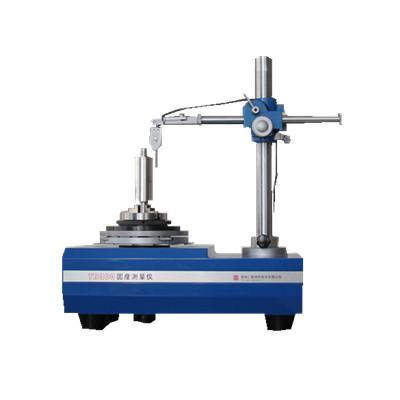

性能特点如下:YD200型圆度测量仪是采用计算机测量系统的转台式通用型圆度及波纹度测量仪,工作台旋转采用高精度滑动轴承,传感器采用高精度电感式位移传感器,主要用于测量圆环、圆柱、球体等回转体工件的内外圆的圆度和波纹度,广泛应用于汽车零件、轴承、纺机、油泵油嘴等机械零件制造行业。该仪器**运用计算机数字化测量技术,由计算机自动完成数据采集、数字滤波、圆度波纹度评定、数据分析,图形和数据结果直接显示在屏幕上,可通过通用打印机打印输出,亦可保存在数据库中存储在磁盘上。
*仪器特点:测量精度高,操作简便
结构紧凑,易于维护
计算机数字化测量处理
采用新的圆度波纹度评定标准
多种圆度评定方法
多波段数字滤波
频谱分析、谐波分析
通用打印机图形输出
测量结果数据库归档存储
技术参数:
型号 项目 | YD200/A | YD200/B |
测量项目 | 圆度、波纹度。 |
主轴精度 | ±0.045μm | ±0.035μm |
系统精度 | ≤0.10μm | ≤0.08μm |
主轴转速 | 5r/min |
转台*大载荷 | 10 kg |
转台有效直径 | 200 mm |
工件*小内径 | 3mm |
测量高度 | 300mm |
旋转工作台 | 调平调心 |
传感器移动 | 手动调节 |
量程范围 | ±25μm, ±50μm,±100μm |
测量分辨率 | 0.01μm |
*大采样分辨率 | 1024点/周 |
数字滤波档 | 2-15、2-50、2-150、2-500、15-150、15-250 |
放大倍数 | 400、1000、2000、4000、10000、20000、40000、80000、100000 |
圆度评定方法 | *小二乘圆LSC、*小区域圆MZC、*大内切圆MIC、*小外接圆MCC |
其他功能 | 谐波分析、斜率分析、数据库存档 |
扩展功能 | 部分圆弧圆度评定、电机换向器圆度、片间差测量 |
选配件 | 精密三爪卡盘、部分圆弧评定软件、电机换向器测量软件 |
主机外形尺寸 | 长×宽×高:600mm×300mm×500mm |
主机重量 | 约45kg |
