性能和特点:

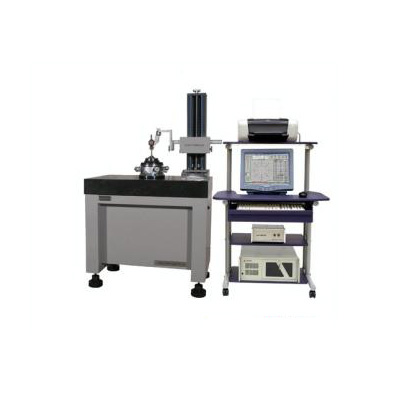

CA30H型圆柱度仪采用半径测量法,工作旋转式。该圆柱度仪旋转轴系采用高精度气浮主轴、高精度气浮导轨作为测量基准;该圆柱度仪电器部分由**计算机及德国海德汉精密圆光栅传感器、精密电感位移传感器组成,德国海德汉精密圆光栅传感器、精密电感位移传感器计量角度、径向位移量,保证测量工件的角位移、径向值的精确度;该圆柱度仪测量软件采用基于中文版Windows操作系统平台的CA系统测量软件,完成数据采集、处理及测量数据管理等工作。
高精度气浮主轴精度达±0.025μm
数据采集系统采用德国进口圆光栅
长寿命保证10年后具有同样的高精度
采用的是高质量,高可靠性的工控计算机
基于windows版本的软件
测量软件更为人性化,一次采样即可显示所有测量结果
可选购小型热敏打印机,无需抄写测量数据避免出错、提**率
测量报告能将圆度/波纹度所需参数一次打印出来
图形放大倍数有自动及用户自定义2种方式
电动式大理石立柱
CA30H型圆柱度仪仪数据采集系统采用耐用可靠的德国进口圆光栅,其极高的数据采集密度(3600线)为处理圆度,特别是波纹度或震纹的评定上提供了足够的数据;其极高的角向精度保证实现精确测量同心度、同轴度、轴弯曲度等功能。
技术参数:
量程范围:500μm (半径差)
测量范围:*大直径:φ140mm(可定制φ200mm) *小内径:φ5mm
测量高度:≤300mm
转 速:5 r/min
承 载:10Kg
电 源:AC 220V±10% 50Hz
工作压力:0.40～0.43MPa
气源压力:0.45～0.80Mpa
气源流量:≥0.2m3/min
重 量:约200Kg
主机尺寸:750mm(长) ×480mm(宽)×1300mm(高)
