商品详细介绍:

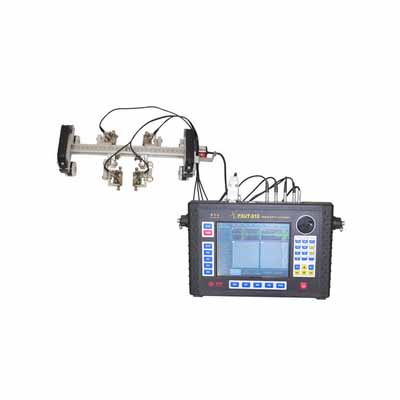

PXUT-910便携式超声波TOFD检测仪,系南通友联数码技术开发有限公司在**代TOFD检测仪PXUT-900的基础上,研制的多通道TOFD检测仪。该设备延续了PXUT-900便于携带、操作简便的优点,功能更强大、性能更优异,通道数扩展**8个,*大可支持4对TOFD通道,是一款具备A扫、B扫、C扫、D扫、TOFD成像,导波成像以及支持P扫功能,为国内无损检测人员度身定制的多通道TOFD检测仪。
功能特点:
● “一键TOFD”扫查,“**旋钮”,操作简便。
● 高亮度、高分辨率真彩色液晶触摸屏,适应不同现场。
● 独特的i-SignalTM设计,扫查灵敏度高,成像分辨力高,缺陷检出率高。
● 具备A扫、B扫、C扫、D扫、TOFD成像,导波成像,支持P扫功能。
● 扫查图谱在线分析,可回放A扫波形。
● 多通道TOFD,PE组合扫查,实现大厚壁焊缝一次性**覆盖。
● 功能齐全的UniViewer软件包,具有图像增强,直通波处理,信号降噪,合成孔径聚焦,超声CT,三维缺陷定位等功能。
● 大容量数据存储空间及网络文件传输功能。
● USB、LAN、VGA输出接口。
● 扫查架种类齐全,适应各种检测现场。
● 实时人性化帮助提示。
● 提供远程技术支持服务。
指标参数:
通道数 | 8个接口,*多连接8个探头 |
脉冲类型 | 负方波脉冲(脉冲宽度可调) |
脉冲前沿 | <8ns |
脉冲宽度 | 50~1000ns连续可调 (10ns步长) |
重复频率 | 每通道范围100～1000Hz可调 |
检波方式 | 硬件检波 |
采样频率 | 100MHz/200MHz |
频带宽度(-6dB) | 0.5~5MHz、2~10MHz、4~15MHz、0.5~30MHz(宽带) |
波形显示方式 | 射频波、全波、正半波、负半波,FFT频谱 |
声速范围 | 300～20000m/s |
声程范围 | 5.12～10000μs |
延时范围 | 0～1000μs |
触发方式 | 编码器触发(*大分辨率0.25mm,支持双路编码器)
时间触发(*大分辩率5ms) |
等效输入噪声 | 40×10-9V/√Hz |
衰减精度 | < ±1dB/20dB |
发射脉冲后盲区 | < 2μs |
成像模式 | 根据仪器的设置和扫查方式显示常规探头彩色B扫、TOFD探头B扫、D扫等图像 |
记录方法 | 原始数据完全记录,采样深度4096点 |
扫查长度 | 单次扫查0.01～2m可调,连续扫查长度大于1500m |
工作模式 | 单通道/多通道脉冲反射法检测;单通道/多通道TOFD检测;脉冲反射法与TOFD联合检测 |
在线数据分析 | 多通道A扫波形同时回放
多通道数据全局图像浏览、通道选择细节缩放观察
缺陷长度、深度、高度等尺寸参数的多通道联合定量分析 |
离线数据分析 | 多通道A扫波形同时回放
多通道数据全局图像浏览、通道选择细节缩放观察
缺陷长度、深度、高度等尺寸参数的多通道联合定量分析
合成孔径聚焦(SAFT) |
数据报告 | 可根据4730.10标准报告格式生成检测报告 |
内存 | 1 GB(可升级) |
闪存[CF] | 4GB(可升级) |
接口 | LAN、VGA、USB2.0 |
显示 | 6.5″高亮度真彩色高分辨率 1024×768像素LCD触摸屏 |
控制 | 触摸屏、前面板键盘、多功能旋钮 |
兼容外部设备 | USB键盘鼠标,通过USB或LAN连接打印机/PC,VGA外接显示器/投影仪 |
电源 | 14.4V锂离子电池组,6.6AH工作时间>6小时,外接19V适配器 |
尺寸 | 277(宽)×183(高)×72(厚)mm(含电池) |
重量 | 2.41 kg(含电池) |
