产品说明：
一.概述

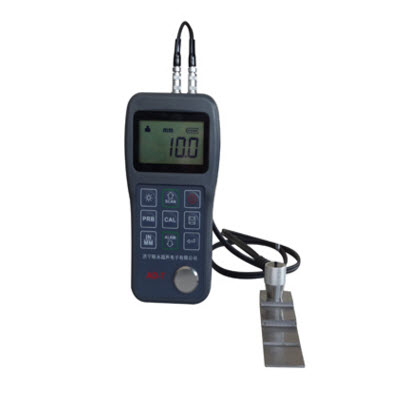

AD-7智能型超声波测厚仪，主要用于测量硬质材质的厚度，如：钢铁、不锈钢、铝、铜等金属材料，及塑料、橡胶、陶瓷、玻璃等非金属。仪器采用*新的高性能、低功耗微处理器技术，基于超声波测量原理，可以测量金属及其它多种材料的厚度，并可以对材料的声速进行测量。本仪器可广泛应用于石油、化工、冶金、造船、航空、航天等各个领域。
二. 技术参数
1.显示方法：高对比度的段码液晶显示，高亮度EL背光；
2.测量范围：0.75～300mm（根据探头型号），公制与英制可选择；
3.声速范围：1000~9999 m/s：
4.分 辨 率：0.1
5.示值精度： ±（0.5%H+0.04）mm H为被测物实际厚度
6.测量周期：单点测量时4次/秒、扫描模式10次/秒；
7.存储容量：可存储20组（每组*多99个测量值）厚度测量数据，可与微型打印机或PC连接，实现海量存储。
8.工作电压：3V（2节AA尺寸碱性电池串联）
9.持续工作时间：约100小时（不开背光时）
10.通讯接口标准：RS232，可与微型打印机或PC连接
11.外形尺寸：150×74×32 mm
12.整机重量：245g
三.主要功能
1.适合测量金属(如钢、铸铁、铝、铜等)、塑料、陶瓷、玻璃、玻璃纤维及其他任何超声波的良导体的厚度；
2.可配备多种不同频率、不同晶片尺寸的双晶探头使用；
3.具有探头零点校准、两点校准功能, 可对系统误差进行自动修正；
4.已知厚度可以反测声速，以提高测量精度；
5.具有耦合状态提示功能；
6.有EL背光显示，方便在光线昏暗环境中使用；
7.有剩余电量指示功能，可实时显示电池剩余电量；
8.具有自动休眠、自动关机等节电功能；
9.小巧、便携、可靠性高，适用于恶劣的操作环境，抗振动、冲击和电磁干扰；
四.工作原理
本超声波测厚仪对厚度的测量，是由探头产生超声波脉冲透过耦合剂到达被测体，一部分超声信号被物体底面反射，探头接收由被测体底面反射的回波，精确地计算超声波的往返时间，并按下式计算厚度值，再将计算结果显示出来。
五.仪器配置表1 仪器配置
序号
名称
数量
备注
标准配置
1
主机
1台
2
标准探头（5MHz）
1只
3
耦合剂
1瓶
4
ABS仪器箱
1只
5
随机资料
1份
6
电池仓工具
1把
7
AA(5号)尺寸碱性电池
2只
可选配置
8
粗晶探头（2MHz）
9
微径探头（7.5MHz）
10
高温探头（5MHz）
11
微型打印机
1台
12
打印线缆
1条
13
数据管理软件
1套
计算机上应用
14
通讯线缆
1条
表2 探头选择
名称
型号
频 率
(MHZ)
探 头
直 径
测量范围
*小管径
特性描述
粗晶探头
N02
2
22mm
3.0mm～300.0mm（钢）
40mm以下(灰铸铁HT200)
20
用于铸铁等粗晶材质的测量
标准探头
N05
5
10mm
1.2mm～230.0mm（钢）
Φ20mm×3.0mm
通用
标准探头
N05/90°
5
10mm
1.2mm～230.0mm（钢）
Φ20mm×3.0mm
通用
微径探头
N07
7
6mm
0.75mm～80.0mm（钢）
Φ15mm×2.0mm
用于薄壁及小弧面的测量
高温探头
HT5
5
14mm
3～200mm （钢）
30
用于温度小于300℃的材料的测量
