产品说明：
一、概述

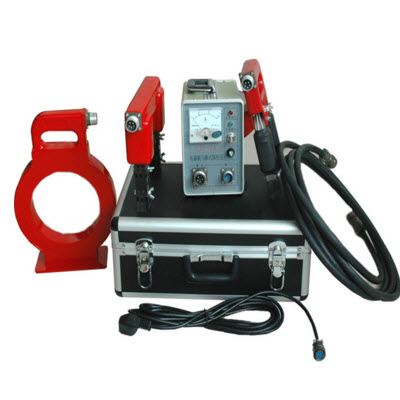

CJE—2A型电磁轭、马蹄式、磁环探伤仪，是利用磁轭对铁磁性被探伤工件进行交流磁化的磁粉探伤仪，它能对各种零件进行磁化探伤，包括对大型零部件进行局部磁化探伤，能用作外加法磁力探伤和剩磁法磁力探伤。
仪器利用可控硅组成无触点开关，噪音小，寿命长。仪器体积小，重量轻，提升力大，活关节可调，特别适用于平焊缝、角焊缝、压力容器、管道及形状复杂零部件的探伤。仪器输出为低电压，对不允许高电压进入设备内探伤的场合更为适合。
该设备有三种探头：（随机只配A型或D型O型其中一只探头）
1、电磁轭探头：配有活关节，可以对平面、曲面工件进行探伤。
2、马蹄探头：可以对各种角焊缝，大型工件的内外角进行局部探伤。
3、磁环：能满足所有能放入工件的周向裂纹的探伤，用它来检测工件的疲劳裂痕（疲劳裂痕均垂直于轴向）极为方便，用它还可以对工件进行远离法退磁。
二、技术指标
1.输入电压：AC 220V±10%V
2.输出电压：AC 36V
3.输出电流：＞10A
4.提升力：大于5㎏(约55N)
5.暂载率：50%
6.电磁轭磁极间距：0—250mm
马蹄式磁极间距：0-165mm
磁环式磁极间距：Φ150mm 1800AT
（三种探头通用，随机只配一种）
7.探伤灵敏度：A型1＃试片显示清晰
8.主机外形尺寸：230×160×120mm（长×高×宽）
9.重量：5㎏
三、结构特点
仪器采用可控硅开关，低电压输出**可靠，探头采用固定式和外加可调式两种，可调式探头可根据不同部件形状调节极靴间距，并有良好的接触。
四、操作使用
1.将电源电缆的圆形插头插入仪器三芯电源插座，将电缆的单相插头插入电网配电板插座，（**须要有牢固的接地线）接通仪器电源开关，指示灯亮，表明电路已接通电源。
2.将电缆线两端航空插头分别插入仪器插座及探头插座中。
3.使探头和被探工件表面接触好，按下探头上的充磁按钮，充磁指示灯亮，表明工件已在磁化。
4.停止使用时，关掉仪器电源开关及电网配电板上的总开关。
5.注意事项
1.使用该仪器时，一定要将探头和被探工件很好的接触，才能按下冲磁按钮，否则线圈中的电流会增大而烧坏熔断器，甚**损坏可控硅。
2.若需要调节磁极间距时，松动可调关节上的蝶形螺母来改变磁极间距，然后将螺母旋紧才能工作。
五、故障检修
1.电源指示灯不亮：可能是指示灯泡坏或电源开关故障或保险丝熔断。
2.保险丝熔断：安装在面板上的保险丝接在变压器的初级，当变压器初级有较大电流分量或初、次级短路等故障，均可引起保险丝熔断。若检修时无法判断是哪一部分故障，可将两变压器分开，分别接上电源，再分别检查，找出故障
3.充磁指示灯不亮：可能是指示灯泡坏，小型继电器故障或可控硅不工作等故障。
六、磁悬液的配置
非荧光磁粉可用下述水磁悬液配方：
1000浓乳 10g
亚硝酸钠 5g
三乙醇胺 5g
水 1L
非荧光磁粉 15—30g
配置方法：将10g100＃浓乳加入1L50℃的温水中搅拌**完全溶解，再加入5g亚硝酸钠，5g三乙醇胺15—30g磁粉，每加入一种成分后要搅拌均匀。
七、设备成套性
1.主机 1台
2.电磁轭/马蹄式 1只
3.电源线 1根
4.电缆线 1根
5. **保险丝管 5只
6.照明灯泡5W/12V（配马蹄式用） 5只
7.说明书 1份
8.合格证 1份
