产品说明：
一、概述

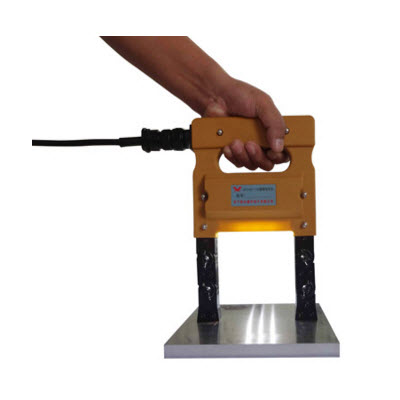

LY518AC-220型磁轭式磁粉探伤仪是小型便携式无损检测的专用仪器，是采用磁场磁化工件的原理设计而成的小型无损检测仪器，具有对被探工件的裂纹显示清晰，性能可靠稳定和操作方便等诸多特点。此仪器利用直接缠绕于探头上的线圈，产生感应磁场，磁化工件。本设备具有体积小、重量轻、提升力大和活动关节或调等特点，适应平面焊缝、角焊缝、钢管、压力容器、管道、轴及形状复杂的零件的探伤。此仪器随机带有LED照明灯，极大方便客户的使用；其特点是亮度大、寿命长、更换方便，是便携式磁粉探伤仪的一次技术革新。
二、主要技术指标
1、输入电压：~220V±10%，50-60HZ；
2.工作电流：AC2A；
3、探头极距：20-200mm；
4、提升力：7.5kg(平面）；
5、仪器重量：2.9kg;
6、灵敏度：A型试片显示清晰；
7、电源电缆：5.5米；
8、工作温度：-10-50℃；
9、外形尺寸：190*248*56mm
10、工作周期：2分钟开-2分钟关；
11、LED照明灯：3W。
三：主要结构特点
附件电源电缆是一根三芯电缆，一端通过圆形三芯航空插头插入探头，另一端与交流-220V插座相连。配套探头采用高强度绝缘材料制成，检验合格后用环氧树脂胶连成一体，达到既密封绝缘，又不易损坏，操作舒适；探头上有活动关节，可供用户在特定的工作上使用；也可使用平面磁轭的两边，具体是看所磁化的工件形状。
四、使用与维修
1、先将电源电缆与探头连接旋紧，再通~220V交流电。
2、根据被探工件的形状不同，调节探头的角度或取下活动关节；
3、使用此探伤仪之前，先将探头与被探工件接触好，在被探工件面上喷洒上磁粉或磁悬液，这时按下探头手把上的充磁开关，工作呈磁化状态，松开按钮开关，观察工件是否有磁痕，工件上如有裂纹，在磁化时有裂纹的地方就会聚结磁粉，就形成磁痕。
五、注意事项
1、仪器使用时，避免空载工作，防止产生不**要的温升或损坏；
2、使用探头时，端面与被检测工件要保持良好地接触，再按下手把上的充磁按钮开关，此时探伤效果*好，探头应避免碰撞，保持清洁；
3、在使用时，如果发现探头线包有发热情况，应适当休息后再投入使用；如果发现探头线包发热严重，应立刻停止工作，检查故障原因，经检修后再使用，否则会损坏探头；
4、仪器停止使用时，应切断配电板上的电源开关。
5、探伤结束后，在探头的活动关节部位，应**杂物并加注润滑油。
6、磁悬液使用水剂时，应加入适量防锈剂。
7、不要盲目使用，不要接近高温物体；不要在雨中工作，喷洒磁悬液切勿喷到开关、插座上；
8、如LED照明灯损坏，可以联系厂家维修；用户也可以从厂家购买LED灯，自行安装；
六、操作步骤
1、工件表面预处理
**工件表面的污物，如油污、铁锈、涂料层、毛刺及灰尘、氧化皮和金属屑等。
2、磁化与磁粉介质的施加
磁化时，磁头**须与工件表面紧密接触，一边通电，一边喷洒磁粉，干法检测**须在工件表面和磁粉完全干燥的条件下进行，否则表面会粘附磁粉，使衬底变差影响缺陷观察。干法检测在整个磁化过程中要一直保持通电磁化，只有观察磁痕结束后才能撤除磁化磁场。施加磁粉时，干粉应呈均匀雾状分布于受检工件表面。
七、装箱配置
1、磁轭式磁粉探伤仪 1 台
2、输入电源线 1 根
3、磁 膏 1 盒
4、电 笔 1 枝
5、说 明 书 1 份
6、合 格 证 1 份
7、保 修 卡 1 份
