产品型号：
CL5
产品类别：
超声波测厚仪
产品资料：

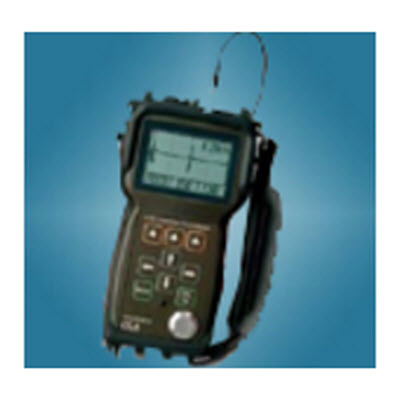

钢板测厚仪CL5超声波测厚仪
美国GE/德国Krautkramer公司CL5高精度测厚仪体积小巧，功能丰富
CL5精密测厚仪具有功能**、使用简便、体积小巧和结构牢固的优点。位于显示屏正下方的3个软键启动所显示菜单上的各种功能。利用四个方向键可以简单而**地切换菜单和浏览文本输入画面。图形显示为用户提供了6种不同的操作模式。用户可以在常规、*小值扫描、*大值扫描、差值/减薄率、厚度+A扫描(选件)或声速测试(选件)中进行选择。CL 5采用可编程数据记录器，可以方便在电脑上设置数据文件。SD卡存储系统将所有数据记录和设置信息存储在可拆卸SD存储卡上。将测厚仪直接插入电脑后，文件的格式允许进行拖放操作。其它数据，比如数码照片，也可以存储在同一张SD卡上。
钢板测厚仪CL5超声波测厚仪还具有以下这些优点：
-高测量性能提供具有高度稳定性和可重复性的厚度值
-六种测量和显示模式：常规、*小厚度捕获、*大厚度捕获、差值和减薄率、声速测试(要求配有CL 5V选项)和厚度+A扫描(要求配有实时A扫描选项)
-所有型号都具有A扫描快照功能
-空心/实心厚度值指示耦合或非耦合状态
-可视LED报警提醒用户测量超出了用户可以选择的极限值。
-用于特殊配置的客户参数设置以及快速仪器设置
-灵活的电源系统，可通过标准AA电池或可充电电池组供电。
-多语言用户界面
-自动超声波调节性能(增益和闸门控制)
-支持多种类的标准探头
声速测量选件：CL5 VL
可测定声波穿过铸件、合金或者塑料时的速度，得出所测材料内部组织是否紧密无缺陷。如可预先将球墨铸铁不同球化率百分比(通过金相法)试样做出，分别测量其不同的声速值，对铸件进行批量检查。
实时A扫描选件：CL5 AS
可选实时A扫描功能使得用户可以实时观察CL 5正在以数字方式测量的回波。观察实时A扫描可以帮助用户正确调整探头和测试件，从而获得*佳测量值。用户通过观察实时A扫描可以确保测量的是正确的回波并且数字值也是正确的。
数据记录器选件：CL5 DR
利用数据记录器选项可以快捷地以文件形式存储厚度值。用户可完全编程的数据记录器*多可以存储10000个测量值或者500个带A扫描的值。可编程数据记录器可以直接从CL 5键盘创建数据记录器文件，或者利用灵活的UltraMATELite或UltraMATE软件程序通过电脑创建。数据记录器支持字母数字文件名、标准线性和网格文件以及自定义线性文件。
扩充了的文件类型存储每一测量点的厚度值、声速设置以及其它关键数据。CL5和UltraMATE一起构成了**的测试数据管理系统。
钢板测厚仪CL5超声波测厚仪CL5用途
CL5是一个使用简便的精密厚度测量工具，主要用于汽车、航空航天工业中的零部件，尤其是以下材料：
铸造和冲压金属元件，比如铝、钢、铜、
-青铜制成的元件
-机加工工件
-化学蚀刻元件
-金属条，金属板
-塑料和复合材料
-玻璃
CL5可以单手握持并置于平坦工件上，是测量材料厚度和检查钢板腐蚀的*为小巧的仪器。
CL5技术参数 钢板测厚仪CL5超声波测厚仪
测量范围
0.13**500毫米，取决于所用探头、所测材料、表面状况及温度
单位和测量分辨率
0.001/0.01/0.1mm
材料声速范围
1000～19999 m/s
接收器
带宽为1.0**16MHz@-6dB
更新率
用户可在MinCap和MaxCap下模式下选择4、8、32Hz。
显示器类型
64×128像素LCD，40×57毫米，具有背景照明，可调节对比度
厚度显示
5位显示，在标准模式下具有0.75英寸数字高度，在厚度+A扫描模式下具有0.25英寸数字高度，实心或空心数字耦合状态指示器，射频模式下A扫描视图。
显示模式
厚度(包括A扫描快照)
厚度+实时A扫描(可选)
*小值捕获和*大值捕获
壁厚减薄差值和比率
声速模式(可选)
管理员锁定
为校准、设置和数据记录器而通过字母数字密码进行锁定。
I/O端口
双向串行RS-232，波特率1200，9600，57600和115200
数据记录器
可编程数据记录器，每张64 MB SD卡上*多120个文件(可选)
文件格式
通过仪表键盘创建的网格。接受来自UltraMATE软件创建的网格或用户定义线性文件
电源
3节AA电池(碱性、镍氢或镍镉电池)或可充电电池组
环保密封
外壳用耐冲击、防尘和防溅型密封圈密封，符合IP65
重量尺寸
420克，带电池。180x94x46毫米
温度范围
工作温度-10～60℃，存放温度：-20～70℃
工作语言
中文、英语、德语、法语、西班牙语、意大利语、俄语、日语
应用软件
UltraMATELite和UltraMATE(可选)
CL5常用探头
型号
频率
探头接触直径
测量范围
Alpha 2DFR
15MHz
7.6mm
0.18～25.4mm
Alpha 2F
10MHz
9.5mm
1.52～254mm
Alpha DFR-P
22MHz
7.6mm
0.13～3.8mm(塑料)
Alpha 2A Mini-DFR
20MHz
4.8mm
0.13～5.1mm
CA211A
5MHz
19.1mm
1.52～508mm
K-Pen
20MHz
1.7或2.3mm
0.2～4.4mm
