产品型号：
CTS-22A
产品类别：
超声波探伤仪
产品资料：
CTS-22A型超声探伤仪是携带式A型脉冲反射式超声波探伤仪，可用交流电或电池供电工作。仪器采用高亮度、内刻度矩形示波管，具有工作频率宽、探伤灵敏度高、稳定性好、波形清晰和体积小、重量轻、耗电省以及操作方便等特点。
超声波探伤仪CTS-22A适用于金属和部分非金属材料的无损检测，尤其适用于流动性大的野外或高空探伤作业，可作为无损检测人员资格考核用标准化仪器。

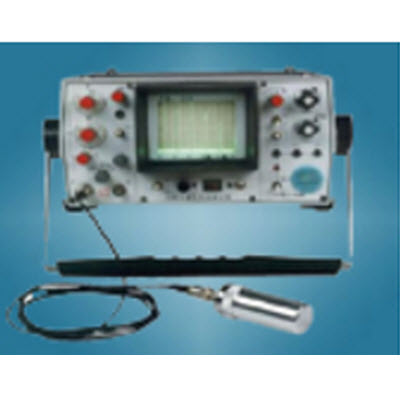

超声波探伤仪CTS-22A
主要技术性能：
工作频率范围
0.5～10MHz
衰减器
80dB，每2dB±0.1dB
垂直线性误差
≤5%
动态范围
≥30dB
扫描范围（钢纵波）
10～5000mm
水平线性误差
≤1%
*小探测距离
≤3mm（配用5N14窄脉冲探头）
远场分辨率
≥30dB（配用2.5P20-D探头）
脉冲移位范围（钢纵波）
0～400mm
灵敏度余量
≥46dB（2.5P20-D直探头发现200mm-ф2平底孔）
重量
主机4.5Kg，带电池6.3Kg
体积（长×宽×高）
300mm×254mm×100mm
