产品型号：
CTS-23A
产品类别：
超声波探伤仪
产品资料：
超声波探伤仪CTS-23A是携带式A型脉冲反射式超声波探伤仪，可用交流电或电池供电工作。仪器具有频带可变的宽频放大器，宽扫描范围的时基电路，设置了细调及微调的高精度衰减器；仪器采用高亮度、内刻度矩形示波管。探伤灵敏度高、稳定性好、波形清晰、体积小、重量轻、耗电省且操作方便。
仪器具有报警功能，可分别对闸门内的“进波”或“失波”报警。

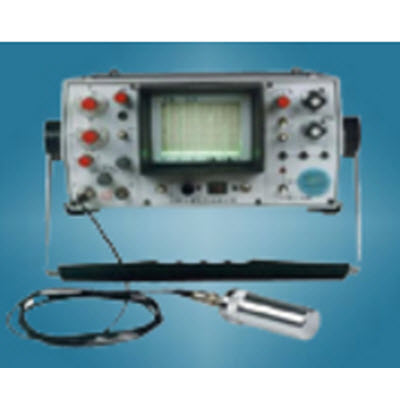

超声波探伤仪CTS-23A
适用于焊缝、锻件等金属和部分非金属材料的无损检测，特别适用于近区高分辨力探伤，可作为无损检测人员资格考核用标准化仪器。
超声波探伤仪CTS-23A
主要技术性能：
工作频率范围
0.5～20MHz，分三个频段
衰减器
90dB，每2dB±0.1dB
垂直线性误差
≤5%
动态范围
≥30dB
扫描范围（钢纵波）
5～5000mm
水平线性误差
≤1%
*小探测距离
≤1.2mm（配用5N6窄脉冲探头）
远场分辨率
≥30dB（配用2.5P20-D探头）
脉冲移位范围（钢纵波）
0～400mm（扫描量程5、10、50mm）
0～800mm（扫描量程250、1000mm）
灵敏度余量
≥46dB（2.5P20-D直探头发现200mm-ф2平底孔）
重量
主机5.5KG，带电池7.5KG
体积（长×宽×高）
355mm×254mm×140mm
