产品型号：
CTS-9003
产品类别：
超声波探伤仪
产品资料：

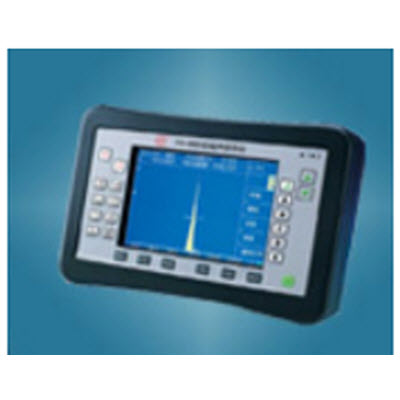

CTS-9003全数字超声波探伤仪 探伤仪器
范围
检测范围
0.0 ～ 10000mm （钢纵波）。连续可调，*小步进值 0.1mm
声速
1000 ～ 15000m/s，连续可调。内置21种常用的材料声速值
脉冲移位
-20 ～ 3000μs
探头零值
0 ～ 999.9μs
发射脉冲
发射脉冲类型
负尖波
脉冲重复频率
25Hz ～ 800Hz，自动、手动两种调节方式
发射强度
强（600V）、弱（300V）两档
工作方式
二种：单、双
阻尼
四档：400、150、80、60Ω
接收放大
采样频率
基于硬件的实时采样频率，160MHz
在检测范围小于8mm（钢纵波）时，提高数字信号处理能力，使采样频率达到640MHz
增益
0.0 ～ 110.0dB。步进值：0.1、1.0、2.0、6.0dB。提供智能加速调节功能
频带
0.5 ～ 15MHz。分宽带、窄带两档
闸门
双闸门，分别全屏幕可调
检波方式
全波、负半波、正半波、RF（射频）
抑制
0 ～ 99%
单位
mm、μs
报警
报警方式
硬件报警；可选择：进波、失波、DAC曲线报警
报警信号
声光报警：蜂鸣器（声）、发光二极管（光）
显示
显示屏
高清晰度TFT彩色液晶显示屏
6.5"超大屏幕
高亮度且亮度可调
262144种颜色
显示区点阵数
640×480点阵
脉冲波形显示区点阵数：450×400。
屏幕刷新率
60Hz
脉冲表现形式
彩色，可选：空心、实心
控制与接口
键盘
薄膜面板
防水、防尘、防油污、耐酸碱、密封性强
微微凸起的按键，提供良好的触感
根据统计学原理及人体工学设计的薄膜按键位置
按键表面文字：标准符号、中文
菜单
中文菜单
常用参数项，单键直接控制
其他项，分门别类的体系设计
中文输入
汉字拼音输入法；大、小写字母，数字、特殊字符输入
键盘输入
单手控制
操作方式类似手机。
探头接口
两个位于仪器顶部Lemo 00#探头插座
如客户希望探头接口为Q9，可在订单中说明
计算机、打印机接口
高速USB接口
RS232串行接口
25针并行打印接口
数据的存储
快捷通道
10个快捷通道
可预存10个通道探伤参数
可编辑、存储、调用、浏览
快捷通道的编号显示在波形区的前面，清晰的反黑体字符表示
配合快速地更换探头，免去繁琐的仪器调节过程
参数、探伤报告
*多可存储1000套探伤报告（含波形）
波形可调用出来，显示在屏幕的背景上，同实时波形对比
可存储、调用、浏览、打印、通讯；
可编辑探伤报告的文本项：文件名称、操作人员等
连续的波形记录
录像方式连续记录屏幕上的波形
连续记录时间持续24分钟；
可回放
辅助功能项
冻结
冻结A扫描波形
冻结后，与波形的高低、位置无关的参数可以调节
冻结后的波形可以置于波形显示区的背景上，用来与实时波形对比
单键直接控制
峰值
捕获闸门内的波形*高点
显示*高点的波形幅度
用于标定、检测过程中找到人工伤或缺陷的*高波
单键直接控制
包络
显示闸门内波形的包络线
扩展
闸门内的波形扩展到整个波形显示区
用于观察波形的细节
存储快捷键
单键控制
自动增益
新颖的波形幅度调节方式，自动将波高调节到预设高度
预设高度范围：5% ～ **
波形对比
可将冻结的波形置于显示屏背景上
可将存储后的波形回放后置于显示屏背景上
将实时的波形与背景上的波形对比
标定
可自动标定直探头的零值
自动标定斜探头的零值、K值（折射角）
缺陷的定位
直探头工作状态下，显示缺陷的深度
斜探头工作时，显示缺陷的水平、深度、声程、波次
缺陷的定量
普通检测模式，显示波形的幅度（%）
DAC检测模式，显示波形的幅度（%）、超过SL的dB数
AVG检测模式下，显示幅度（%）、当量（Φ值）
裂缝自动测高
自动计算焊缝等工件中裂缝的高度
抑制的特点
线性抑制，不影响仪器的垂直线性等指标
屏幕保护
省电，延长电池供电时间
与探头的匹配
仪器提供两档发射强度、四档匹配阻尼
匹配国内外各种的探头
以获得*佳的灵敏度、分辨力，且防止接收波形的失真
曲面修正
适用于内、外曲面的检测
根据曲面的直径自动修正缺陷位置的检测结果
DAC曲线
（见图A）
距离波幅曲线，*多可记录99个点
每个点可编辑、删除，可插入点
三条附加的曲线（如评定线、定量线、判废线）
可选择折线连接各点、平滑的曲线连接各点
根据dB、范围等的改变而移动
可创建、编辑、存储、删除、调用
AVG曲线
（见图B）
适合锻件等工件的探伤
只需记录一个参考点
可根据参考点的平底孔直径，获得其他当量的AVG曲线
可创建、编辑、存储、删除、调用
性能指标
垂直线性误差
≤3%
水平线性误差
≤0.1%
灵敏度余量
＞60dB （200Φ2平底孔）
分辨率
＞36dB
动态范围
≥32dB
电噪声电平
＜10%
超声波探伤仪汕头CTS-9003软件的可拓展性
可根据不同用户、不同行业的要求，加入特定的探伤工艺。
其他项
电源
两种供电方式
1. 大容量锂电池，无记忆效应、连续工作6小时以上
2. 220V交流电（配电源适配器）
充电器
（电源适配器）
可边充电、边连接仪器工作
环境温度
-30℃～ 60℃
尺寸
250mm×186mm×59mm
重量
约2Kg
