一、产品概述

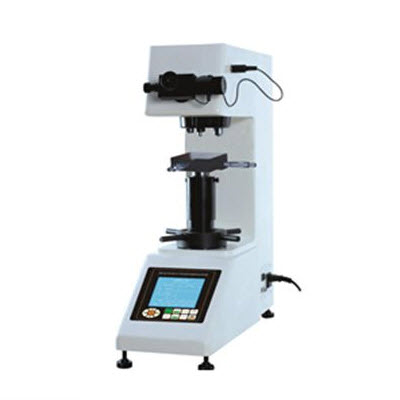

THVP-10大屏数显自动转塔维氏系列硬度计是光机电一体化的高新技术产品，显示屏使用大的LCD屏幕，它造型新颖、美观，具有良好的直观性、可操作性和可靠性，是测试维氏硬度的理想产品。该机的压头和物镜之间的转换采用自动切换装置。
适用于测量微小、薄形试件、表面渗镀处理后的零件和对玛瑙、玻璃、陶瓷等脆性材料的显微和努氏硬度的测定 以及涂层、表面覆层、层压金属、热处理碳化层和淬火硬化层的深度与硬度梯度的测定。是科研机构、工厂及质检部门进行研究和检测的理想的硬度测试仪器。
二、功能特点
1、硬度计在机械上采用精密的结构设计，在光学上采用高倍率物镜和数显式测微目镜，测量光源采用冷光源等先进技术。
2、采用闭环式加载控制系统，使试验力精度提高，示值的重复性及稳定性佳。该系统用在维氏硬度计上，在国内属**创。
3、操作由面板上的触摸键输入，能预置试验力保荷时间、调节测量光源的强弱、选择维氏或努氏测试模式、硬度转换标尺、文件号与储存等。并能在屏幕上显示测量压痕长度、硬度值、测量次数和年、月、日及时间等，试验结果和数据处理，并通过打印机输出，还能通过RS232接口与计算机连接。
4、硬度计还可根据用户特殊需求配置CCD装置、视屏装置和摄像装置
三、技术参数
型 号
THVP-10
标 尺
HV0.3、HV0.5, HV1.0, HV2.0, HV2.5 HV3.0, HV5.0.HV10
试 验 力
0.3、 0.5、 1、 2、 2.5、 3、 5 、 10 kgf
试 验 力
选择旋钮
符合标准
EN-SO6507， GB/T4340， ASTMandJIS
加 卸 载
自动
试验保持时间
0 ～60s
转 塔
电动
目镜放大倍数
10X
数字式目镜
√
目镜分辨率
0.0625μm
物镜倍率
10x，40x
总放大倍率
100x（观察）, 400x（测量）
测量范围
400μm
光 通 道
双光通道切换：目镜/摄像装置
滤 色 片
蓝色
光 源
12V/50W
显 示
对角线长度、硬度值、试验力等
硬 度 值
5位
对角线长度
4位（D1,D2）
RS232接口
√
内置打印机
√
转换HR、HB
√
测试高度
170 mm
测试宽度
130 mm
XY台尺寸
100×100(mm)
XY移动
25×25(mm)
XY分辨率
0.01mm
工作温度
10℃ ～ 38℃
湿 度
10% ～90%
外形尺寸
530×225×630mm
重 量
约50kg
电 源
220V，60/50Hz
四、基本配置
序号
名称（规格）
数量
1
主机（包括显微维氏压头一只，10×、20×物镜各一只）
1台
2
10×数显式测微目镜
1只
3
大试台、V试台
1个
4
螺丝批
2把
5
水平调节螺钉
4只
6
水平仪
1只
7
电源线
1根
8
维氏硬度块
2块
9
备用保险丝(1A)
2只
10
产品合格证
1份
11
产品使用说明书
1份
五、可选附件
薄片夹持台、平口夹持台、细丝夹持台、克努普压头、硬度块、金相试样切割机、金相试样镶嵌机、金相试样抛光机、CCD图像处理系统
