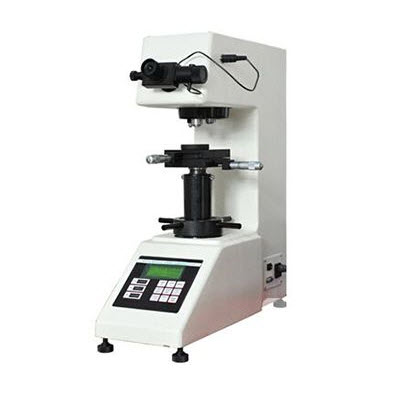

THVS-5/THVS-5S数显自动（手动）砖塔维氏硬度计
一、产品概述
THVS-5/THVS-5S数显自动（手动）转塔维氏硬度计在机械上采用精密的结构设计，在试验力力值变动由砝码的减少或增加而变为由传感器控制，这样使整机结构更简单，力值更平稳、准确。
适用于测量微小、薄形试件、表面渗镀处理后的零件和对玛瑙、玻璃、陶瓷等脆性材料的显微和努氏硬度的测定 以及涂层、表面覆层、层压金属、热处理碳化层和淬火硬化层的深度与硬度梯度的测定。是科研机构、工厂及质检部门进行研究和检测的理想的硬度测试仪器。
二、功能特点
在电气上由CPU控制试验过程，在光学上采用高清晰光学测量系统、光电传感和冷光源等新技术。
操作由面板上的软键输入，能预置试验力保持时间、选择维氏或努氏试验方法、调节测量光源的强弱等功能。
在LCD屏显示试验力、压痕长度、硬度值、试验力保持时间、测量次数。
三、技术参数
型 号
THVS-5S
THVS-5
标 尺
HV0.3、HV0.5, HV1.0, HV2.0, HV2.5 HV3.0, HV5.0
试 验 力
（0.3,0.5 ,1.0 , 2.0 ,2.5, 3.0 , 5.0）kgf
试 验 力
选择旋钮
符合标准
EN-SO6507， GB/T4340， ASTMandJIS
加 卸 载
自动
试验保持时间
0 ～60s
转 塔
手动
电动
目镜放大倍数
10X
数字式目镜
√
目镜分辨率
0.0625μm
物镜倍率
10x，40x
总放大倍率
100x（观察）, 400x（测量）
测量范围
400μm
光 通 道
双光通道切换：目镜/摄像装置
滤 色 片
蓝色
光 源
12V/50W
显 示
对角线长度、硬度值、试验力等
硬 度 值
5位
对角线长度
4位（D1,D2）
测试高度
170 mm
测试宽度
130 mm
XY台尺寸
100×100(mm)
XY移动
25×25(mm)
XY分辨率
0.01mm
工作温度
10℃ ～ 38℃
湿 度
10% ～90%
外形尺寸
535×225×580mm
重 量
约50kg
电 源
（110/220）AV，（60/50）Hz
四、基本配置
序号
名称
数量
1
主机
1
2
水平仪
1
3
10×测微目镜
1
4
十字试台
1
5
维氏压头
1
6
10* 40*物镜
2（各1个）
7
电源线
1
8
保险丝（1A）
2
9
水平调节螺钉
4
10
螺丝批
2
11
标准硬度块：HV5，HV1
2（各一块）
12
产品使用说明书
1
13
产品合格证书
1
五、可选附件
薄片夹持台、平口夹持台、细丝夹持台、克努普压头、硬度块、金相试样镶嵌机、金相试样切割机、CCD图像处理系统、金相试样抛光机
