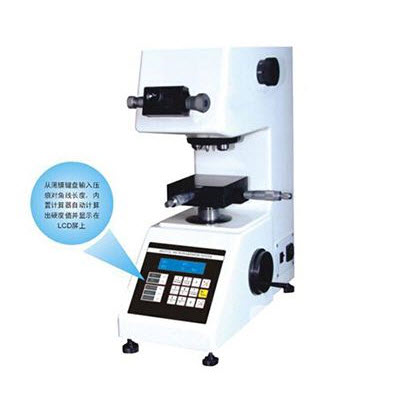

TMVS/TMV-1S（自动）手动砖塔显微维氏硬度计
一、产品概述
TMVS/TMV-1S（自动）手动砖塔显微维氏硬度计在机械、光学、光源上采用独特的精密设计使压痕成像更清晰，测量更精确。适用于测量微小、薄形试件、表面渗镀处理后的零件和对玛瑙、玻璃、陶瓷等脆性材料的显微和努氏硬度的测定以及涂层、表面覆层、层压金属、热处理碳化层和淬火硬化层的深度与硬度梯度的测定。是科研机构、工厂及质检部门进行研究和检测的理想的硬度测试仪器。
二、功能特点
l在屏幕上能显示试验方法、试验力、试验力保荷时间、测量次数等。
l操作时只要从薄膜键盘输入压痕对角线长度，内置计算器自动计算出硬度值并显示在LCD屏上。
l拥有可供连接数码相机和CCD摄像头的螺纹接口，光源上采用12V、50W卤素灯热光源，像质清晰。
三、技术参数
型 号
TMVS/TMV-1S
标 尺
HV0.01, HV0.025, HV0.05, HV0.1, HV0.2, HV0.3, HV0.5, HV1
试 验 力
（10, 25, 50, 100, 200, 300, 500, 1000）gf
试 验 力
选择旋钮
符合标准
EN-SO6507， GB/T4340， ASTMandJIS
加 卸 载
自动
试验保持时间
0 ～ 60s
转 塔
手动
目镜放大倍数
10X
目镜分辨率
0.25μm
物镜倍率
10x，40x
总放大倍率
100x（观察）, 400x（测量）
测量范围
200μm
光 通 道
双光通道切换：目镜/摄像装置
滤 色 片
蓝色
光 源
12V/50W
显 示
对角线长度、硬度值、试验力等
硬 度 值
5位
对角线长度
4位（D1,D2）
测试高度
70mm
测试宽度
98mm
XY台尺寸
100×100mm
XY移动
25×25(mm)
XY分辨率
0.01mm
工作温度
10℃ ～ 38℃
湿 度
10% ～90%
外形尺寸
425×245×490mm
重 量
25kg
电 源
220V，60/50Hz
四、基本配置
序号
名称
数量
1
主机
1
2
维氏压头
1
3
10X测微目镜
1
4
十字试台
1
5
平口夹持台
1
6
薄片夹持台
1
7
砝码杆
1
8
水平调节螺钉
4
9
电源线
1
10
保险丝（1A）
2
11
10* 40*物镜
2（各1个）
12
螺丝批
1
13
标准硬度块：HV1，HV0.2
2（各1块）
14
细丝夹持台
1
15
水平仪
1
16
砝码
6
17
产品合格证书
1
18
产品使用说明书
1
五、可选附件
努普压头、硬度块、CCD图像处理系统、金相试样切割机、金相试样磨抛机、金相试样镶嵌机等
