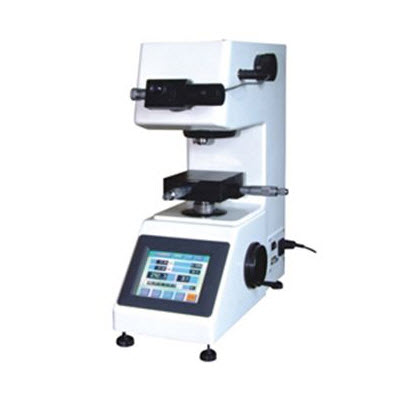

TMVM-1触摸屏显微维氏硬度计
一、产品概述
TMVM-1触摸屏显微维氏硬度计硬度计仪器在机械上采用精密的设计，在电气上由CPU控制试验过程，在光学上采用高清晰光学测量系统、光电传感等新技术。
适用于测量微小、薄形试件、表面渗镀处理后的零件和对玛瑙、玻璃、陶瓷等脆性材料的显微和努氏硬度的测定 以及涂层、表面覆层、层压金属、热处理碳化层和淬火硬化层的深度与硬度梯度的测定。是科研机构、工厂及质检部门进行研究和检测的理想的硬度测试仪器。
二、功能特点
l操作由面板上的触摸键输入，能预置试验力保荷时间、选择维氏或努氏试验方法、调节测量光源的强弱等功能。
l在LCD液屏上显示测量压痕长度、硬度值、测量次数、转换值等，并通过打印机输出，还能通过RS232接口与计算机连网。
l硬度计还可根据用户特殊需求配置CCD装置、视屏装置和摄像装置
三、技术参数
型 号
TMVM-1
标 尺
HV0.01, HV0.025, HV0.05, HV0.1, HV0.2, HV0.3, HV0.5, HV1
试 验 力
（10, 25, 50, 100, 200, 300, 500, 1000）gf
试 验 力
选择旋钮
符合标准
EN-SO6507， GB/T4340， ASTMandJIS
加 卸 载
自动
试验保持时间
0 ～ 60s
转 塔
电动
目镜放大倍数
10X
数字式目镜
√
目镜分辨率
0.0625μm
物镜倍率
10x，40x
总放大倍率
100x（观察）, 400x（测量）
测量范围
200μm
光 通 道
双光通道切换：目镜/摄像装置
滤 色 片
蓝色
光 源
12V/50W
显 示
对角线长度、硬度值、试验力等
显 示 屏
LCD 触摸屏
硬 度 值
5位
对角线长度
4位（D1,D2）
RS232接口
√
内置打印机
√
数据统计
√
转换HR、HB
√
测试高度
65mm
测试宽度
98mm
XY台尺寸
100×100mm
XY移动
25×25(mm)
XY分辨率
0.01mm
工作温度
10℃ ～ 38℃
湿 度
10% ～90%
外形尺寸
420×180×470mm
重 量
25kg
电 源
220V，60/50Hz
四、基本配置
序号
名称
数量
1
主机
1
2
维氏压头
1
3
10X测微目镜
1
4
十字试台
1
5
平口夹持台
1
6
薄片夹持台
1
7
砝码杆
1
8
水平调节螺钉
4
9
电源线
1
10
保险丝（1A）
2
11
10* 40*物镜
2（各1个）
12
螺丝批
1
13
标准硬度块：HV1，HV0.2
2（各1块）
14
细丝夹持台
1
15
水平仪
1
16
砝码
6
17
产品合格证书
1
18
产品使用说明书
1
五、可选附件
克努普氏压头、CCD图像处理系统、硬度块、金相试样切割机、金相试样镶嵌机、金相试样磨抛机等
