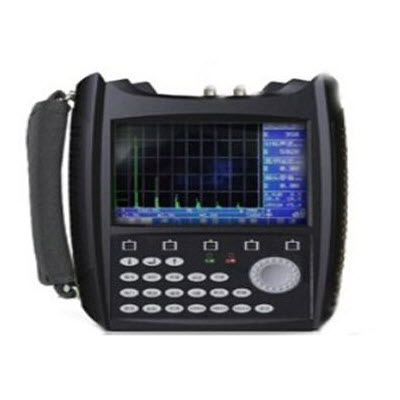

SH610数字超声波探伤仪
一、产品概述
SH610超声波探伤仪专为满足无损检测工程人员使用而设计,同时使用A扫和B扫两种扫描模式，能快速准确无损伤地检测,定位,评估和诊断各种损伤,焊接缺陷，裂纹,夹杂,工件内部气孔等缺陷进行无损检测。广泛应用于锅炉, 压力容器航天,军工,船舶制造,汽车,机械制造,冶金,金属加工业、钢结构、铁路交通、核能电力和高校实验室。
二、功能特点
l100个独立探伤通道，可自由设置和存储多种探伤工艺和标准，现场探伤无需携带试块，工作效率高；
l方波脉冲发生器：幅值和脉宽可调，适用于探测不同材料，不同深度工件的缺陷；
l具备A扫和B扫两种扫描方式；
lDGS（AVG）曲线适用于锻件等工件的探伤；
l具备闸门内峰值自动捕捉功能；
l拥有直探头、斜探头自动校准功能，使用简单方便；
l曲面修正功能根据曲面的直径自动修正缺陷位置的检测结果。
l超高亮TFT显示屏，强光，弱光环境，阳光下可清晰显示；
l具有波峰记忆和回波包络功能
l全中文触摸式键盘，操作过程全中文提示。操作简单易学；
l主菜单，子菜单在同一窗口显示。无需寻找，一目了然。操作简单方便；
l可将波形和通道参数直接存储到U盘中，也可通过盘-盘拷贝的形式将已存储在 探伤内的数据一次倒入U盘中，然后通过上位机软件对波形和数据进行处理；
l可连接打印机，打印探伤报告和探伤波形；
l大容量锂电池，低功耗设计，可连续工作20个小时以上；
l具备录像功能，探头接口防护。
三、技术参数
检测范围
0～9999mm
声速范围
1000 m/s～9999m/s
增益范围
0dB——110dB
显示延迟
-20μs——+3400μs
探头零偏
0μs——99.99μs
探头频率
0.1MHz——20 MHz
探头阻尼
100Ω、150Ω、200Ω、500Ω
重复频率
10Hz——1000Hz
灵敏度余量
≥66dB(深200mmφ2平底孔)（D：200mm，FBH：φ2）
分 辨 力
≥44dB
线性抑制
0——80%
垂直线性误差
≤2%
水平线性误差
≤0.1%
动态范围
≥36dB
脉冲类型
方波
脉冲强度
多级可调
脉冲宽度
50ns——1000ns
电源
12×3.7V（锂电池）
环境温度
-20℃——50℃
环境湿度
20%——95%RH
四、基本配置
序号
物品名称
规格型号
数量
1
主机（带腕带）
SH610
1
2
锂电池
12×3.7V
2
3
充电器
CD20L02QF
1
4
接头连接电缆
1m
2
5
直探头
2.5MHzΦ20
1
6
斜探头
2.5MHz13×13K2
1
7
耦合剂
1
8
皮套
1
9
仪器背带
1
10
合格证
1
11
操作手册
1
12
上位机软件光盘
含盘盒
1
13
MINI-USB数据线
1
14
装箱清单
1
15
保修卡
1
16
包装箱
1
