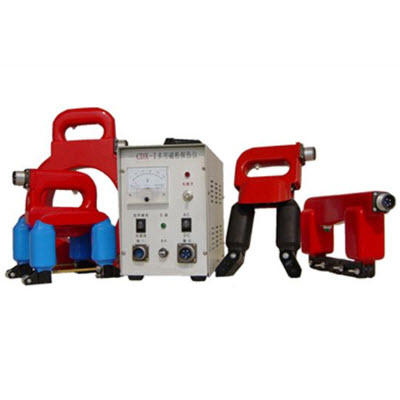

CDX-I多用磁粉探伤仪
一、产品概述
该机型磁粉探伤仪是具有旋转、交流、直流三种磁化方式的磁粉探伤设备。仪器采用可控硅作无触点开关，噪音小、寿命长、操作简单、方便、适应性强、工作稳定。它除具有便携式机种的一切优点外，还具有移动机种的某些长处，扩展了用途，简化了操作，还具有退磁功能。
该仪器可配四种探头：（随机配A、D、O或A、D、Ec三种探头）
1、马蹄探头（A）： 它可以对各种角焊缝，大型工件的内外角进行探伤。
2、电磁轭探头（D）：它配有活关节，可以对曲面、平面工件进行探伤。
3、磁环（O）：它能满足所有能放入工件的周向裂纹的探伤，用它来检测工件的疲劳裂痕 （疲劳裂痕均垂直于轴向）极为方便，用它还可以对工件进行远离法退磁。
4、旋转探头（Ec）：能对各种焊缝、各种几何形状的曲面、平面、管道、锅炉、球罐等压力容器进行一次性**显示缺陷和伤痕。
总之，该仪器是旋转磁场与交直流磁轭、磁环四种探伤仪的组合体，功能与应用范围广，尤其应用于不允许通电起弧破表面零件的探伤。
二、技术参数
1、提升力：
⑴旋转探头：大于12kg
⑵磁轭探头：大于5.5kg（AC）（代活关节） 36kg（DC）
⑶马蹄探头： 大于5.5kg
⑷磁 环： 1800AT
2、探头极距：
⑴旋转探头：100mm
⑵磁轭探头：0—255mm可调
⑶马蹄探头：0—160mm可调
⑷磁 环：Φ150 mm范围
3、探头工作电压：AC36V；DC8V
4、探头工作电流：约8—12A
5、电源电压：AC220V±10% 50HZ
6、灵敏度：可清晰显示（15/100）A型标准片上刻槽。
7、外型尺寸：300×140×200mm。
8、重量：主机重9kg，旋转磁场探头重4 kg，磁轭重2kg，马蹄探头重2kg，磁环重2.5kg。
三、基本配置
1、CDX—I主机 1台
2、探头 3只
3、电源线 1根
4、输出线 1根
5、保险丝管 8A 5只
6、照明灯泡
A型探头专用 双尖灯泡5W/12V 5 只
Ec型探头专用 射灯灯泡 2只
7、合格证 1份
8、保修卡 1份
