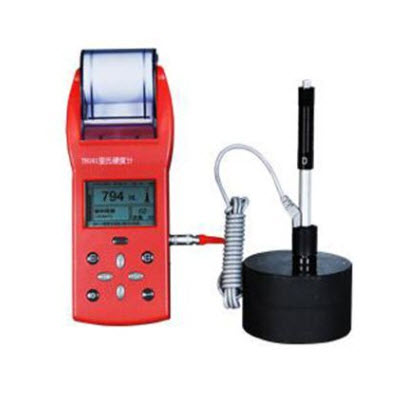

TH161便携式里氏硬度计
一、产品概述
● 采用D型高精度冲击装置
● 里氏原理、便携测量
● 里氏（HL）、布氏（HB）、洛氏（HRC/HRB/HRA）、维氏（HV）、肖氏（HS）等7种硬度值实现一次测量
● 可选配7种不同冲击装置并自动识别
● 随机现场打印数据
● 可通过菜单选择材质，无需设置即可自动识别冲击方向
● 限值预设、超差报警
● 可接PC机实现测量数据的归档管理与分析
● 可存储240～1000组测试数据
● 全中文菜单、背光显示、方便操作
二、技术参数
产品功能
参数
测量范围
见表一
示值误差和示值重复性
见表二
测量方向
任意
上下限设置范围
（170～960）HLD
工作电压
3.7V
充电电源
6V/500m
充电时间
2.5~4小时
通讯接口标准
RS232
外型尺寸
230×90×46.5（mm）
重量
约420克（主机）
标准配置
主机（含热敏打印机）、D型冲击装置、标准里氏硬度块、充电器、小支承环、尼龙刷
可选附件
7种不同冲击装置（D、DC、DL、C、D＋15、E、G）、各种异型支承环、TH161数据处理软件
测试范围（表一）
材料
硬度制
冲击装置
D/DC
D+15
C
G
E
DL
Steel and cast steel
钢和铸钢
HRC
17.9～68.5
19.3～67.9
20.0～69.5
22.4～70.7
20.6～68.2
HRB
59.6～99.6
47.7～99.9
37.0～99.9
HRA
59.1～85.8
61.7～88.0
HB
127～651
80～638
80～683
90～646
83～663
81～646
HV
83～976
80～937
80～996
84～1042
80～950
HS
32.2～99.5
33.3～99.3
31.8～102.1
35.8～102.6
30.6～96.8
Steel锻钢
HS
32.2～99.5
CWT、ST
合金工具钢
HRC
20.4～67.1
19.8～68.2
20.7～68.2
22.6～70.2
HV
80～898
80～935
100～941
82～1009
Stainless steel
不锈钢
HRB
46.5～101.7
HB
85～655
HV
85～802
GC. IRON
灰铸铁
HRC
HB
93～334
92～326
HV
NC、IRON
球墨铸铁
HRC
HB
131～387
127～364
HV
C．ALUM
铸铝合金
HB
19～164
23～210
32～168
HRB
23.8～84.6
22.7～85.0
23.8～85.5
BRASS
铜锌合金
HB
40～173
HRB
13.5～95.3
BRONZE铜锡(铝)合金
HB
60～290
COPPER纯铜
HB
45～315
示值误差和示值重复性(表二)
序号
冲击装置类型
标准里氏硬度块硬度值
示值误差
示值重复性
1
D
760±30HLD
530±40HLD
±6 HLD
±10 HLD
6 HLD
10 HLD
2
DC
760±30HLDC
530±40HLDC
±6 HLDC
±10 HLDC
6 HLD
10 HLD
3
DL
878±30HLDL
736±40HLDL
±12 HLDL
12 HLDL
4
D+15
766±30HLD+15
544±40HLD+15
±12 HLD+15
12 HLD+15
5
G
590±40HLG
500±40HLG
±12 HLG
12 HLG
6
E
725±30HLE
508±40HLE
±12 HLE
12 HLE
7
C
822±30HLC
590±40HLC
±12 HLC
12 HLC
三、基本配置
主机(含热敏打印机)、D型冲击装置、标准里氏硬度块、充电器、小支承环、尼龙刷
四、可选附件
7种不同冲击装置(见表3）、各种异型支承环（见表4）、TH161里氏硬度计数据处理软件
