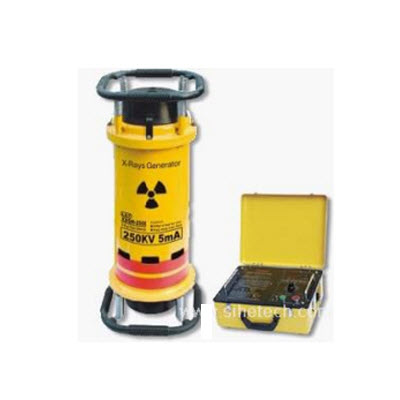

XXG2505射线探伤机（陶瓷管定向）
一、 概述
配备微机型控制器的变频气绝缘携带式X射线探伤机是我推出的换代产品。这种新型的控制器除了具有体积小、重量轻、携带方便、操作简单、故障自检等特点外，尤其具备了抗干扰能力强，工作稳定性好，运行可靠等优点。随着这种新型探伤机的不断推广和应用，该系列探伤机一定会受到广大用户的欢迎和认可。
这种携带式X射线探伤机可广泛应用于造船、机械制造、航空、铁路、压力容器、锅炉、石油、化工、国防工业等部门，进行无损伤探伤。特别适用于施工现场和高空作业。
X射线无损探伤是利用材料厚度的不同对X射线的吸收程度产生差异，通过X射线透照摄片，从软片上显示材料、零部件及焊缝的内部缺陷。再根据缺陷的性质，大小和部位来评定材料或产品的质量。
在本系列探伤机中，X射线发生器采用SF6气体绝缘和阳极接地，电风扇强迫冷却；控制器采用了先进的微机控制系统，可控硅模块调压，主、副可控硅逆变控制及稳压、稳流等先进的电子线路，抗干扰线路。整机性能得到了显著地提高。
二、技术参数
型 号
XXG2505
电源
AC220V+-10% 50Hz
电源容量（kW）
>2.5
管电压(Kvp)
150-250
*大管电流mA
5
焦点尺寸mm x mm
2.0×2.0
管头重量
26.5
控制器重量
15.2
X射线束辐射角
40°+5°
*大穿透A(mm)
40
绝缘方式
SF6 气体
环境温度
-25℃-+40℃
相对湿度
不大于85%
透照条件
1、焦距：900mm
2、曝光时间：5分钟
3、胶片：天津Ⅲ型胶片，双面铅箔增感
4、暗室处理：温度+-2℃，显影5分钟，黑度≧1.5
**工作压力
0.35-0.50mPa(低于0.35 mPa时禁止使用)
三、 系统构成
每种型号的X射线探伤机均是由控制器、X射线发生器、电源电缆、连接电缆及附件组成。
1、控制器
（1）控制器为手提箱式结构。所在操作按钮均设置在面板上。电缆插座、电源开关及接地端子设在右侧面的插座盒内。控制器示意图见附图。
（2）控制器内部主要包括下列部件：
A、KV控制板；
B、mA控制板；
C、微机控制板（包括计时显示、故障代码显示）；
D、保护板；
E、可控硅高压模块
F、LC滤波器；
G、主、副可控硅逆变系统；
H、冷却风扇。
2、X射线发生器
（1）X射线发生器为组合式。X射线管、高压变压器与绝缘气体（SF6）一起封装在桶状铝壳内。X射线发生器一端装有风扇和散热器。警示灯亮表示探伤机系统进入准备工作状态，将有X射线产生（在产生X射线期间，警示灯仍一直亮）。发生器示意图见附图。
（2）X射线发生器主要包括下列部件：
A、X射线；
B、高压变压器；
C、温度继电器；
D、气体压力表；
E、连接电缆插座；
F、警示灯；
G、X射线管冷却风扇；
H、充、放气阀。
四、工作原理简述
1、本机控制器采用可控硅单相桥式整流电器，整流后的电压经LC滤波回路变为平滑直流电压。该电压经可控硅斩波回路变成频率可变的单方向脉冲，送给高压脉冲变压器做为X射线发生器的电源。毫安（mA）稳定单元可以随X射线管灯丝电压的提高或降低改变单向脉冲的频率，以保证X射线管管电流的稳定。千伏（kV）控制单元可以连续控制管电压的高低，以适应不同材料的摄片要求。抗干扰回路增强了控制系统免受来自X射线发生器高电压冲击的能力。
2、X射线发生器系防电击式。X射线管阳极接地，并设有过温保护装置。一旦出现温度过高现象，控制器能自动切断高压，以防止X射线管因过热而损坏。
3、电源电压波动可通过控制器本身自动调整，以保证获得稳定的X射线。曝光时间及整机状态由单片微型计算机进行控制，曝光时间*长可预置为5分钟。
五、整机及附件
1、 X射线发生器（1台）
2、 控制器（1台）
3、 连接电缆（9芯）25米（1条）
4、 电源电缆（3芯）10m （1条）
5、 保险丝（20A） （5只）
