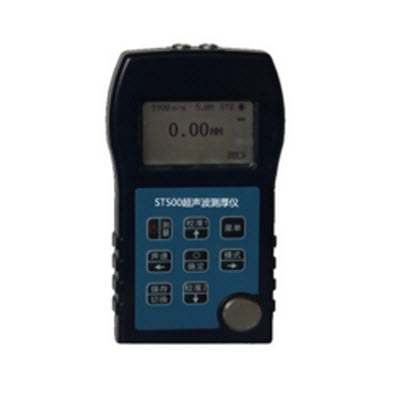

ST500超声波测厚仪（穿越涂层型）
一、产品概述
ST500为穿越涂层型高精度超声波测厚仪，适用于各种材料的穿越涂层高精测量需求，可应用于钢、铸铁、铝、铜、锌、石英、玻璃、聚乙烯、PVC，灰口铸铁、球墨铸铁等材质的被测物体厚度测量。只需要将探头放置于被测物体一侧的接触面上，既可以迅速准确测量出被测物体厚度。
ST500超声波测厚仪的产品特性显著，其极高的性价比成为您的理想选择：
1、无需**被测物体表面的涂层及非金属附着物即可测量厚度；
2、自动识别探头和校准功能；
3、材料声速范围广泛509**18699米/秒；
4、大容量数据存储*多可存储2000条数据；
5、USB接口实现与PC连通进行数据传输和管理；
6、点阵液晶显示屏，屏幕背光功能自由调节。
二、功能特点
▲ 穿越涂层测量厚度，无需**被测物体表面的涂层如油漆，塑料等非金属附着物即可测量厚度,两种穿越涂层测厚模式：薄涂层模式、厚涂层模式；
▲ 适合于几乎所有材质的厚度测量,如：金属、玻璃、塑料、橡胶等材料；
▲ 测量精度高，测量范围大；适用于管材厚度测量；
▲ 全系列测厚探头可以配合测厚仪满足多用途厚度测量应用；多种探头可选，适合特殊测厚应用，包括灰口铸铁等粗晶粒材料和高温环境测量（温度*高可达300℃）应用；
▲ 探头自适应功能:自动匹配不同生产厂家的各种型号的探头，自动进行灵敏度与频率等参数测试识别，自动调整测厚仪参数设置，达到*佳测量效果；
▲ 开机自检功能，有助提高测量精度；
▲ 自动关机时间可根据用户习惯自行设置；
▲ 探头零点自动校准，声速校准功能；
▲ 内置9种材料的声速，并可编辑，方便用户使用；
▲ 多种实用测量模式：标准测量模式、扫查模式、差值测量模式、平均值测量模式、极值报警模式、高温测量模式（配高温探头）；
▲ 8键盘按钮人性化设计，简单方便快速进行：零点校准，单点和两点校准声速，以及方向键自由调整数值；
▲ 人性化数据保存模式：可分组保存数据，可选择每组保存数据量，无需手动保存测量数据，简化操作；
▲ 大容量数据存储：数据存储量可达2000组；
▲ USB数据传输接口，轻松实现与计算机数据连通进行数据导出（数据格式.txt）；
▲ 公/英制可选：显示单位可在毫米和英寸间选择。
三、技术参数
型号参数
ST500（穿透涂层型）
测量范围
(标准模式)
0.65～500mm（钢，探头分段适用）
测量范围
(穿透涂层模式)
3～50mm（钢，探头分段适用）
测量下限
(曲面模式)
Φ15mm×1.0mm(7.5MHz，Φ6mm探头)
Φ10mm×1.2mm(7.5MHz，Φ6mm探头)
显示精度
0.01mm/0.001inch或0.1mm/0.01inch
材料声速
509～18699m/s
测量精度
±（0.5%H+0.05）mm
接收带宽
1MHz～10MHz(-3dB)
测量频率
2～20次/秒（可设置）
电 源
3VDC(两节AA碱性电池)
工作时长
280小时（自动模式），100小时（背光打开）
显 示 屏
128×64 点阵LCD
外形尺寸
136（L）×72（W）×20（H）mm
重 量
176g（含电池）
工作温度
-10～﹢50℃（使用高温探头，工作温度：＜300℃）
工作湿度
20%～90%RH
四、标准配置
测厚仪器一件、标配探头1只（5MHz, Φ10mm）、耦合剂一瓶、电池2节、用户操作手册、塑料密封包装箱一件、USB 数据线、上位机软件光盘
五、可选探头
探头型号
主要用途
测厚范围
探头直径
频率
适用温度
5M Φ10
标配探头
0.8—260mm
10mm
5MHz
-10～+50℃
5M Φ6
小管径测量
0.75—60mm
6mm
5MHz
-10～+50℃
2M PT-12
低频探头更适合于穿越涂层
3.0—50mm(铸铁)
12mm和22mm
2MHz
-10～+50℃
7.5M Φ10
高精度探头
0.65—100mm(钢)
10mm
7.5MHz
-10～+50℃
ZW5P
高温探头
4.0—80mm
12mm
5MHz
-10～310℃
