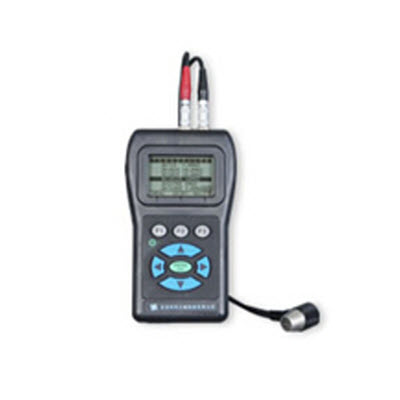

EHC-09/TIME2430超声波测厚仪
一、产品概述
回波-回波功能便于透过涂层测量基体厚度。
实用的振动及发光报警模式。
该产品是*具适用性的超声测厚产品。它使用特制的防水防油高密度塑料外壳和橡胶按键，包含了超声波测厚仪的所有常用功能。更为出色的是，该仪器还具备回波—回波测量功能。可以在不去除涂层的情况下准确测量基体厚度。如果需要，还可以付费升级到更高版本，以获得数据传输、A/B扫描等功能。
该产品产泛应用于油气田装备、石化炼化设施、管道压力容器、特检、新材料的无损检测。
二、功能特点
项目
规 格
EHC-09
厚度范围
0.65mm-600mm
√
延迟线零点测量
非常适合于高温条件下，自动矫正延迟线弯曲及传感器声波漂移
√
扫描模式
显示每秒20次测量中的*小或*大厚度值
√
保持模式
使显示器保留*后显示的厚度数据
√
冻结模式
冻结显示
√
单 位
英制/公制/微秒
√
增 益
低/标准/高，供改变检测条件选择
√
差值模式
显示实际测量值与健入标准值的差值
√
报警方式
极值报警、振动报警、嘟嘟声报警、显示屏闪烁及键盘发亮报警
√
发光键盘
F1-红色，待测值超出极值范围；F2-黄色，待测值接近极值；
F3=绿色，待测值处于测量范围之内，非常适合测量（专利）
√
探头磨损自动批示器
自动告知操作者更换传感器（专利）
√
回波-回波模式
只测量金属厚度（不考虑油漆及涂层的影响）
√
三、技术参数
尺寸
127mm(L)×76.2mm(W)×31.75mm(H)
重量
0.23kg
测厚范围
0.65mm-600mm，根据待检材料、温度及选择的传感器而定
声速范围
508-18699m/S
温度
测厚仪工作温度：-20℃～50℃
待检材料的表面温度
-20℃**540℃(取决于使用探头)
电池寿命
600小时(背光显示时为80小时)
存储容量
20组（每组*多100个测量值）
电池类型
2节“AA”碱性电池
显示屏
黑白液晶显示器，128×64图像
显示信息
信号衰减、*大值、*小值，同时显示大读数与*小值，测量速率、零点、校准、单位、冻结模式、非冻结模式、剩入电量、增益-低/标准/高、回波-回波测量模式
分辨率
0.01mm，0.1mm
探头识别
从菜单列表中选择
仪器外观
特制防水防油抗高冲击塑料外壳，上有指示可测/不可测功能的发光键盘
频率带宽
0.5-20MHz（-3dB）
单位
英制/公制/微秒
增益
低/标准/高，供改变检测条件选择
差值模式
用户键入供参考的标准厚度值，仪器显示出的是实际测量值与健入标准值的差值
报警方式
极值报警、振动报警、嘟嘟声报警，显示屏闪烁及键盘发亮报警
发光键盘
F1=红色，待测值超出极值范围；F2=黄色，待测值接近极值；F3=绿色，待测值处于测量范围之内，非常适合测量（专利）
测量速率
8次/秒，快速测量模式(扫描模式)：20次/秒
人性化设计
通过键盘，用户可作左/右显示切换（专利）
背光显示
发光二极管，通过On/Off开关，或以有效数据或上次按键为依据而自动开启背光显示
关闭
限时自动关机机能（用户可自行编程设计：仪器在无读数、信号衰减或无按键几分钟之后自动关机）
扫描模式
可显示每秒20次测量中的*小或*大厚度值，（非常适合于高温场合厚度数值读取及追踪*小厚度报警值）。信号衰减前，按冻结模式，即可捕捉*终有效的*小厚度值，不受探针离开试样时上面覆着的耦合剂影响
冻结模式
冻结显示
保持模式
使显示器保留*后显示的厚度数据
四、基本配置
1、测厚仪主机； 2、探头（标准探头：5MHz、￠12.1mm、1.2～200mm ；超薄探头：10MHz、￠ 3.0mm、0.7～12mm；带导线 ；高温探头：5MHz、￠12.7mm 、10～540℃） 3、数据线； 4、标准试块； 5、高温耦合剂；6、仪器携带箱。
