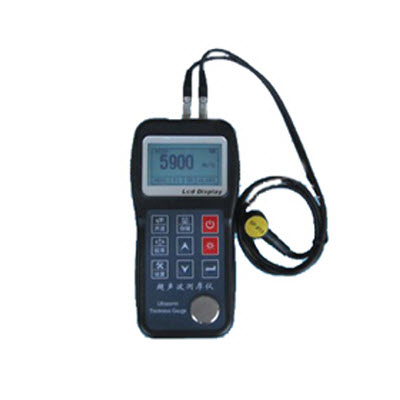

ST360Z（铸铁）超声波测厚仪
一、主要功能
u适合测量金属(如钢、铸铁)材质的超声波的良导体的厚度
u可配备多种不同频率、不同晶片尺寸的双晶探头使用
u具有探头零点校准、两点校准功能, 可对系统误差进行自动修正
u已知厚度可以反测声速，以提高测量精度
u具有耦合状态提示功能
u有LED背光显示，方便在光线昏暗环境中使用
u有剩余电量指示功能，可实时显示电池剩余电量
u具有自动休眠、自动关机等节电功能
u小巧、便携、可靠性高，适用于恶劣的操作环境，抗振动、冲击和电磁干扰
u后台数据处理功能；PC机通讯功能；支持打印功能
二、技术参数
测量范围
3.0-300.0mm（钢） 5.0-40.0mm(铸铁)
分 辨 力
0.1mm /0.01mm可选
测量单位
公制与英制可选择
测量精度
±（0.5%H+0.04）mm H为被测物实际厚度
声速调节
1000~9999 m/s
校准功能
有探头零点和两点校准功能
存储数据
500个数据读值存储、查看和删除
*小厚度值捕获能力
具有*小厚度值捕获能力
工件表面温度
-10～60℃
测量周期
单点测量时4次/秒、扫描模式20次/秒
管材测量下限
Φ20 mm×3.0 mm(5Mhz探头)；Φ15 mm×2.0 mm(7Mhz探头)
示值误差不超过±0.1 mm
校 准
4.0 mm（钢）
探头规格
Φ6 mm（选配） Φ10 mm（选配） Φ12 mm（选配）
电 源
AA型碱性电池1.5V（2节）
操作时间
连续操作可达250小时（不开背光）
外形尺寸
150×74×32 mm
重 量
238g
标 准 配 置
主机，2MHz粗晶探头，4.0 mm钢校准块，耦合剂，电池2节（非航空）
可选附件
2MHz， 7MHz， 5MHz（高温），5MHz（标准）
三、可选探头及参数
名称
型号
频率(MHZ)
探头直径
测量范围
被测物体表面温度
特性描述
标准探头
N05
5
10mm
0.75mm～300mm（钢）
-10～60℃
常温使用（＜60℃）
N05/90
粗晶探头
N02
2
12mm
3.0-300.0mm（钢）
5.0-40.0mm(铸铁)
-10～60℃
用于铸铁等粗晶材质的测量
微径探头
N07
7
6mm
0.65mm～260mm（钢）
-10～60℃
用于薄壁及小弧面的测量，
高温探头
HT5
5
4mm
1.0mm～200mm（钢）
-10～350℃
用于温度小于350℃材料的测量
