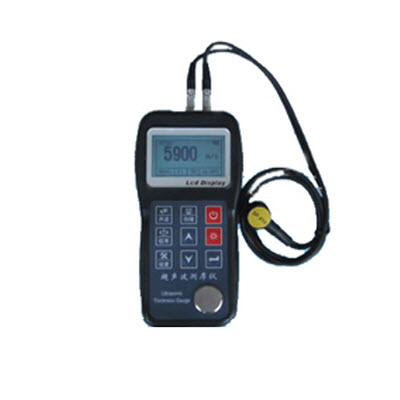

ST360超声波测厚仪
ST360超声波测厚仪，采用*新的高性能、低功耗微处理器技术,适用于能使超声波以一恒定速度在其内部传播,并能从其背面得到反射的各种材料厚度的测量。可对各种板材和各种加工零件作精确测量，另一重要方面是可以对生产设备中各种管道和压力容器进行监测，监测它们在使用过程中受腐蚀后的减薄程度。可广泛应用于石油、化工、冶金、造船、航空、航天等各个领域。
一、技术参数
1.显示: 128×64 LCD带LED背光调节.
2.测量范围: 0.75mm~300.0mm (0.03inch~11.8 inch)
3.声速范围: 1000m/s~9999m/s (0.039~0.394in/μs
4.显示分辨率: 0.01mm or 0.1mm可选择；
5.测量单位： 公制/英制
6.供电电源: 5号干电池两节，正常工作时间100小时（不开背光灯）
7.通信口：RS232串口，支持打印功能（仅ST360有此功能）
8.测量精度:
显示分辨率0.01mm
显示分辨率0.1mm
备注
10.0mm以下
± 0.05mm
± 0.1mm
Ｈ为标准厚度块的实际值
10.0mm以上
± 0.05mm
± (1％H＋0.1) mm
高温探头
± (1% H+0.1) mm
管材
±0.1mm
9.外形尺寸：150mm×74mm×32mm
10.重量：238 g
11.测量速度：20次/秒
12.数据存储：500组数据；5个文件（每个文件100组数据）
二、主要功能
▲ 高精度，高分辨率；
▲ 高低增益可调功能，可测铸件和超薄件
▲ 适合测量金属(如钢、铸铁、铝、铜等)、塑料、陶瓷、玻璃、玻璃纤维及其他任何超声波的良导体的厚度；
▲ 可选择（2M、5M、7M、高温）等不同频率、不同晶片尺寸的双晶探头使用；
▲ 可设置上下限值，对限值外的测量值自动报警；
▲ 具有探头零点校准，可对系统误差进行自动修正；
▲ 已知厚度可以反测声速，两点校准功能，提高测量精度；
▲ 具有*小厚度值捕获功能；
▲ 点阵LCD显示，白色高亮LED背光灯显示，适合灰暗环境中使用；
▲ 具有耦合状态提示、低电压指示、自动休眠、自动关机等节电功能；
▲ 小巧、便携、可靠性高，适用于恶劣的操作环境，抗振动、冲击和电磁干扰；
三、仪器配置
表1仪器配置
序号
名称
数量
备注
标准配置
1
主机
1台
2
标准探头（5MHz）
1只
3
耦合剂
1瓶
4
ABS仪器箱
1只
5
随机资料
1份
可选配置
6
粗晶探头（2MHz）
7
微径探头（7.5MHz）
8
高温探头（5MHz）
表2探头选择
名 称
型号
频 率(MHZ)
探头
直径
测量范围
*小管径
特性描述
粗晶探头
N02
2
22mm
3.0mm～300.0mm（钢）
40mm以下(灰铸铁HT200)
20
用于铸铁等粗晶材质的测量
标准探头
N05
5
10mm
1.2mm～230.0mm（钢）
Φ20mm×3.0mm
通用
标准探头
N05/90°
5
10mm
1.2mm～230.0mm（钢）
Φ20mm×3.0mm
通用
微径探头
N07
7
6mm
0.75mm～80.0mm（钢）
Φ15mm×2.0mm
用于薄壁及小弧面的测量
高温探头
HT5
5
14mm
3～200mm（钢）
30
用于温度小于300℃材料的测量
五、材料声速表
材料
声速
In/us
m/s
铝
Aluminum
0.250
6340-6400
钢
Steel, common
0.233
5920
不锈钢
Steel, stainless
0.226
5740
黄铜
Brass
0.173
4399
铜
Copper
0.186
4720
铁
Iron
0.233
5930
铸铁
Cast Iron
0.173-0.229
4400－5820
铅
Lead
0.094
2400
尼龙
Nylon
0.105
2680
银
Silver
0.142
3607
金
Gold
0.128
3251
锌
Zinc
0.164
4170
钛
Titanium
0.236
5990
锡
Tin
0.117
2960
丙烯酸(类)树脂
0.109
2760
环氧树脂
Epoxy resin
0.100
2540
冰
Ice
0.157
3988
镍
Nickel
0.222
5639
树脂玻璃
Plexiglass
0.106
2692
聚苯乙烯
Polystyrene
0.092
2337
陶瓷
Porcelain
0.230
5842
聚氯乙烯
PVC
0.094
2388
石英
Quartz glass
0.222
5639
硫化橡胶
Rubber, vulcanized
0.091
2311
聚四氟乙烯
Teflon
0.056
1422
水
Water
0.058
1473
