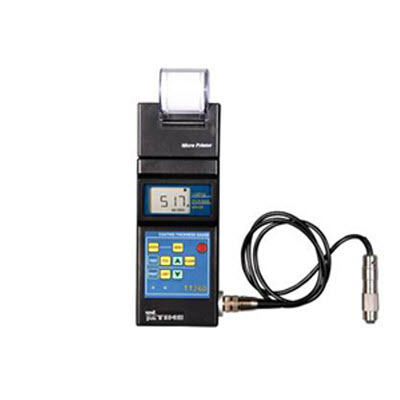

TT270涂层测厚仪
一、产品概述
本仪器是一种便携式测量仪，它能快速、无损伤、精密地进行涂、镀层厚度的测量。既可用于实验室，也可用于工程现场。通过使用不同的测头，还可满足多种测量的需要。本仪器能广泛地应用在制造业、金属加工业、化工业、商检等检测领域。是材料保护专业**备的仪器。本仪器符合以下标准： GB/T 4956─1985 磁性金属基体上非磁性覆盖层厚度测量 磁性方法 GB/T 4957─1985 非磁性金属基体上非导电覆盖层厚度测量 涡流方法 JB/T 8393─1996 磁性和涡流式覆层厚度测量仪 JJG 889─95 《磁阻法测厚仪》 JJG 818─93 《电涡流式测厚仪》
二、功能特点
● 本仪器采用了磁性和涡流两种测厚方法，可无损地测量磁性金属基体(如钢、
铁、合金和硬磁性钢等)上非磁性覆盖层的厚度(如锌、铝、铬、铜、橡胶、油
漆等)及非磁性金属基体(如铜、铝、锌、锡等)上非导电覆盖层的厚度(如:橡
胶、油漆、塑料、阳极氧化膜等)。
● 可使用7 种测头(F400、F1、F1/90°、F10、CN02、N1)
● 具有两种测量方式：连续测量方式（CONTINUE）和单次测量方式（SINGLE）；
● 具有两种工作方式：直接方式(DIRECT)和成组方式(A-B)；
● 设有五个统计量：平均值（MEAN）、*大值（MAX）、*小值（MIN）、测试次数（NO．）、标准偏差（S．DEV）；
● 可采用两种方法对仪器进行校准，并可用基本校准法对测头的系统误差进行修正；
● 具有存贮功能：可存贮495 个测量值；
● 具有删除功能：对测量中出现的单个可疑数据进行删除，也可删除存贮区内的所有数据，以便进行新的测量；
● 设置限界：对限界外的测量值能自动报警；并可用直方图对一批测量值进行分析；
● 具有打印功能：可打印测量值、统计值、限界、直方图；
● 具有与PC 机通讯的功能：可将测量值、统计值传输**PC 机，以便对数据进行进一步处理
● 具有电源欠压指示功能；
● 操作过程有蜂鸣声提示；
● 具有错误提示功能，通过屏显或蜂鸣声进行错误提示；
● 设有两种关机方式：手动关机方式和自动关机方式
三、技术参数
温湿度
0~40℃
20%RH～90%RH
统计功能
平均值（MEAN）、*大值（MAX）、*小值（MIN
测试次数（NO．）、标准偏差（S．DEV）
工作方式
直接方式(DIRECT)和成组方式(Appl)
测量方式
连续测量方式（CONTINUE）和单次测量方式（SINGLE）
上下限设置
有
存储能力
495 个测量值
打印/连接计算机
自带打印机/能连接电脑
关机方式
手动和自动
电源
1/2镍氢电池5×1.2V
外形尺寸
270×86×47mm
重量
530g
TT270涂层测厚仪可选探头参数表
测头型号
F400
F1
F1/90
F10
N1
CN02
工作原理
磁感应
电涡流
测量范围（um）
0-400
0-1250
0-10000
0-1250(铜上镀铬0-40um)
10-200
低限分辨力(um)
0.1
0.1
10
0.1
1
示值误差
一点校准(um)
±［3%H+1］
±［3%H+10］
±［3%H+1.5］
±［3%H+1］
两点校准(um)
±［(1～3)%H+0.7］
±［(1～3)%H+1］
±［(1～3)%H+10］
±［(1～3)%H+1.5］
-
测量条件
*小曲率半径(mm)
凸 1
凸1.5
平直
10
3
平直
基体*小面积的直径(mm)
ф3
ф7
ф7
ф40
ф5
ф7
*小临界厚度(mm)
0.2
0.5
0.5
2
0.3
无限制
覆盖层
基体
有机材料等非磁性覆盖层 (如:漆料、涂漆、珐琅、搪瓷、塑料和阳极化处理等)
非磁性的有色金属覆盖层(如:铬、锌、铝、铜、锡、银等)
覆盖层厚度不超过100μm
覆盖层厚度超过100μm
覆盖层厚度不超过100μm
覆盖层厚度超过100μm
如 铁、钢
等磁性金属
被测面积的直径大于30mm
F400 型测头 0～400μm
F1 型测头 0～1250μm
F1 型测头 0～1250μm
F10 型测头 0～10mm
F400 型测头 0～400μm
F1 型测头 0～1250μm
F1 型测头 0～1250μm
F10 型测头 0～10mm
被测面积的直径小于30mm
F400 型测头 0～400μm
F400 型测头 0～400μm
F1 型测头 0～1250μm
F400 型测头 0～400μm
F400 型测头 0～400μm
F1 型测头 0～1250μm
如铜 、铝 、
黄铜 、锌 、锡
等 有色金属
被测面积的直径大于5mm
N1 型测头 0～1250μm
仅用于铜上镀铬N1 型测头 0～40μm
塑料、印刷线路非金属基体
被测面积的直径大于7mm
-
-
CN02 型测头10～200μm
四、基本配置
主机、打印机、F头或N头、标准片一套（50um 100um 200um 500um 1000um）、铁基体或铝基体、充电器
