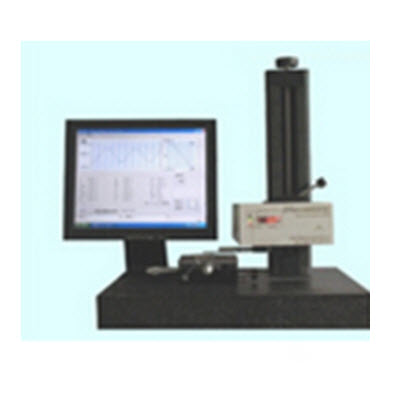

SH6C表面粗糙度测量仪
一、功能特点
★ 仪器按划GB/T 6062-2002(eqv ISO3274:1996)标准每评定段水平取样达1600点，共9600点，*小间距0.5μm, 16bit的分辨率使有效灵敏度高达0.001μm。
★ 天然钻石触针无导头式640μm线性范围新型粗糙度传感器，测力小符合标准、数据重复性好。可按用户需要提供特种测量配件。
★ 除提供Ra，Rz，Rt，Rp，Rpm等20余种参数外，还能提供内燃机专用Rmr曲线参数。评估磨 损的Rk系列、R参数。
★ 本机有高斯滤波器及2CR滤波器可供选择，并带有曲线修正软件，能测量曲面上的粗糙度。
★ 本机在Win操作系统下界面**友好稳定。测量软件符合粗糙度定义，可自动校正精度、确保仪器在线保持高精度的工作状态；使用简单方便，能在计算机内贮存测量结果、数据、图形；编辑统计平均值等测量数据，便于网络传输。
二、技术参数
主要技术指标
按JJF1105-2003触针式表面粗糙测量仪校准规范*高档
测量参数
Ra、Rz、(Rmax、Ry)、Rt、Rp、Rpm、Rz(jis)、Rv、R3z、Rs m、Rsk、Rk、Rc、Rpk、Rvk、Mr1、Mr2……
*大测量长度
25mm;50mm
直线度测量精度
0.4μm
滤 波 器
高斯(Gaussian)滤波器（ISO11562:1996），2RC滤波器
截止波长
0.25，0.8，2.5
测量重复性
3%
相对示值误差
±5%
示值稳定性
3%
测量长度
λc ╳3、4、5、6、7（1.0-17.5mm）
测量范围
640μm
分 辨 率
0.001μm
测量速度
0.1mm/s，0.32mm/s，0.5mm/s
返回速度（自动）
1mm/s
传感器针尖
R=2μm钻石（测量力1mN）；R=5μm钻石(测量力4mN）
三、标准配置
6C驱动器、无导头粗糙度传感器6C2-T1E、大理石电动升降立柱、X-Y精密工作台、粗糙度及轮廓仪专用软件Profile Application V2.0、工控专用境外品牌16位A/D数据采集卡PCI（经改制）。
