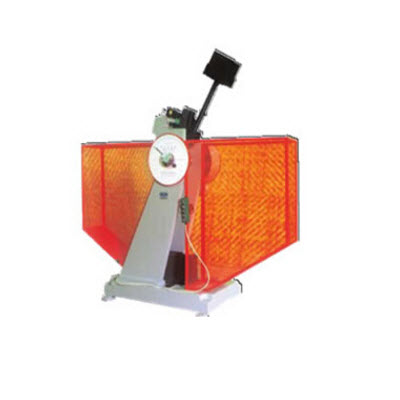

JB-W800半自动金属摆锤冲击试验机
一、产品概述
冲击试验机JB-W800主要用于测定金属材料在动负荷下抵抗冲击的性能，是金属材料生产厂家，新产品质量检验、大专院校及科研单位进行研究的理想检测设备。冲击试验机JB-W800为半自动控制试验机，造作简便、工作效率高，扬摆、放摆均为自动控制，特别适用于连续做冲击试验的实验室和大量做冲击试验的冶金、机械制造、钢铁等行业。
二、适用标准
GB/T229-2007《金属夏比缺口冲击试验方法》
GB/T3808-2002《摆锤式冲击试验机的检验》
三、功能特点
l试验机主机底座和立柱一体化设计铸造加工，高刚性、高稳定性。摆锤的自由悬挂与相对支座位置公差控制在10±0.5mm范围内。
l高刚性的摆杆、摆轴设计防止摆锤在冲击完式样后在轴向和径向上的抖动。
l摆锤采用简支梁结构支撑，结构简单，加工精度高。采用高精度轴承，轴承的径向载荷分布合理，大大减少了摩擦带来的能量损失。
l以进口PLC可编程控制器为电气控制系统核心，采用高精度光电编码器作为角度采集传感器，整个测控系统大量使用工业级成熟的光电测量技术、光电隔离技术，提高了测量精度和系统稳定性，可靠性高，抗干扰能力强。
l摆锤采用缓冲设计，用光电接近开关代替老式机械式限位开关，避免了挂摆时可能造成的损伤。
l产品出口**巴西、南非。
四、技术参数
型号
JB-W800
*大冲击能量(J)
800/500
摆锤力矩(N·m)
428.7190
267.9490
冲击速度(m/s)
5.9
摆锤预扬角(。)
150
打击中心**摆轴轴线的距离(mm)
950
砧座跨距(mm)
40
砧座圆角半径(mm)
1~1.5
冲击刀刀刃 曲率半径(mm)
2~2.5
冲击刀刃角(。)
30
冲击刀宽度(mm)
16
指示装置的分辨力(J) *小刻度值的1/2
0.5
主机电源三相四线(V)
AC380±10%
50Hz/60Hz
计算机配置显示系统
微机屏显
控制系统
PLC
摆锤标准配置
专用配重块
试验机重量(kg)
2500
主机外形尺寸(长X宽X高)mm
1300×1085×2106
