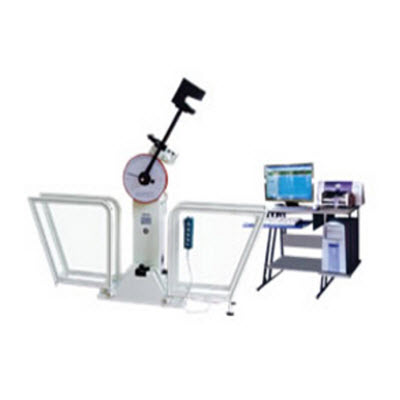

JB-W300A/W500A微机控制摆锤冲击试验机
一、产品概述
JB-W300A/W500A屏显冲击试验机是我公司严格按照GB/T3038-2002和GB/T229-1994开发的新一代高科技产品，是用于测量金属材料在动负荷下抵抗冲击性能的检测仪器，该试验机既可以通过所配置的计算机检测主机的回零、能量损失和摆动周期、又可以显示、存储和打印试验结果。动作操作即可以通过控制盒操作，也可以通过计算机程序自动控制。因此、该产品是高等院校及科研单位进行材料研究的**选理想检测设备。*大冲击能量为300J、500J并配有150J、250J摆锤一个。
二、适用标准
GB/T229-2007《金属夏比缺口冲击试验方法》
GB/T3808-2002《摆锤式冲击试验机的检验》
三、功能特点
l 主机底座和立柱一体化设计铸造加工，高刚性、高稳定性。摆锤的自由悬挂与相对支座位置符合检验标准，控制在10±0.5mm范围内。
l 高刚性的摆杆、摆轴设计防止摆锤在冲击完式样后在轴向和径向上的抖动。
l 采用高精度光电编码器作为角度采集传感器，整个测控系统大量使用工业级成熟的光电测量技术、光电隔离技术，提高了测量精度和系统稳定性，可靠性高，抗干扰能力强。
l 配备双操作系统：既可通过微机操作，也可以用控制按钮盒操作，操作灵活，工作效率高。
l 配置*新开发的试验软件，检测主机的回零、能量损失，显示、储存和打印试验结果。
四、技术参数
型号
JB-W300A
JB-W500A
*大冲击能量(J)
300/150
500/250
摆锤力矩(N·m)
160.7695
80.3848
267.9492
133.9746
冲击速度(m/s)
5.2
5.4
摆锤预扬角(°)
150
150
打击中心**摆轴轴线的距离(mm)
750
800
砧座跨距(mm)
40
40
砧座圆角半径(mm)
1~1.5
1~1.5
冲击刀刀刃 曲率半径(mm)
2~2.5
2~2.5
冲击刀刃角(。)
30
30
冲击刀宽度(mm)
16
16
指示装置的分辨力(J) *小刻度值的1/2
0.1
0.2
主机电源三相四线(V)
AC380±10%
50Hz/60Hz
AC380±10%
50Hz/60Hz
计算机配置显示系统
微机屏显
微机屏显
控制系统
PLC
PLC
摆锤标准配置
大、小摆锤
大、小摆锤
试验机重量(kg)
450
550
主机外形尺寸(长X宽X高)mm
800×592×1400
800×678×1450
