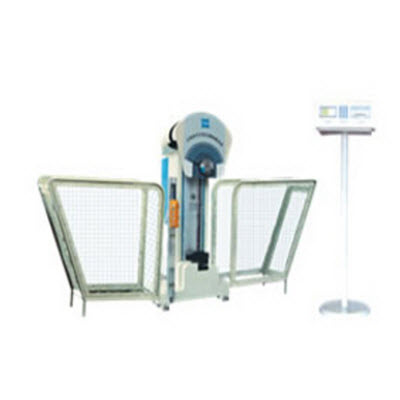

JB-S300C/S500C液晶数显摆锤冲击试验机
一、产品概述
JB-S300C/S500C液晶数显摆锤冲击试验机常规配置摆锤的*大冲击能量为300J，其有效测试范围为30-270J。根据用户的实际需要亦可另为增加一套*大冲击能量为150J的摆锤，其有效测试范围为15-135J。
二、适用标准
GB/T229-2007《金属夏比缺口冲击试验方法》
GB/T3808-2002《摆锤式冲击试验机的检验》
三、功能特点
冲击冲击试验机底座和立柱一体化设计铸造加工，高刚性、高稳定性。
半自动控制，可自动实现取摆、放摆。
试验数据数显：液晶数字显示；度盘指针显示，并实现在线打印。
采用高精度光电编码器作为角度采集传感器数据采集稳定准备。
本机常规配置摆锤的*大冲击能量为300J，其有效测试范围为30-270J。根据用户的实际需要亦可另外增加一套*大冲击能量为150J的摆锤，其有效测试范围为15-135J。
四、技术参数
型号
JB-S300C
*大冲击能量(J)
300/150
摆锤力矩(N·m)
160.7695
80.3848
冲击速度(m/s)
5.2
摆锤预扬角(。)
150
打击中心**摆轴轴线的距离(mm)
750
砧座跨距(mm)
40
砧座圆角半径(mm)
1~1.5
冲击刀刀刃 曲率半径(mm)
2~2.5
冲击刀刃角(。)
30
冲击刀宽度(mm)
16
指示装置的分辨力(J) *小刻度值的1/2
0.1
主机电源三相四线(V)
AC380±10%
50Hz/60Hz
计算机配置显示系统
触摸屏
控制系统
PLC
摆锤标准配置
摆锤
试验机重量(kg)
430
主机外形尺寸(长X宽X高)mm
800×717×1438
