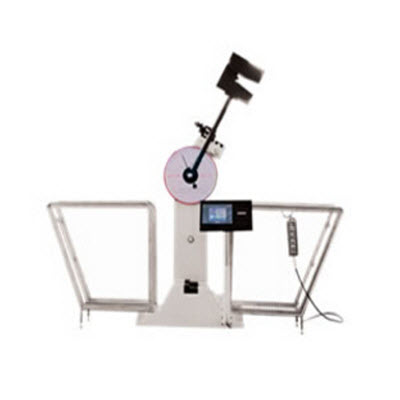

JB-S300A/S500A液晶数显摆锤冲击试验机
一、产品概述
JB-S300A/S500A数显式冲击试验机是我公司严格按照GB/T3038-2002《摆锤式冲击试验机的检验》和GB/T229-1994《金属夏比缺口冲击试验方法》开发的又一新型新产品，是用于测量金属材料在动负荷下抵抗冲击性能的检测仪器，是金属材料生产厂家，新产品质量检验、大专院校及科研单位进行研究的理想检测设备。
该试验机采用半自动控制、在试验过程中利用冲击试验剩余的能量可实现自动扬摆，试验结果为“双显”式即：液晶触屏数字显示和度盘式指针显示、并可批量或逐次打印冲击吸收和冲击韧性，在连续做冲击试验的试验室和大量做冲击试验的冶金、机械制造厂等材料检测部门更能体现其优越性。
二、适用标准
GB/T229-2007《金属夏比缺口冲击试验方法》
GB/T3808-2002《摆锤式冲击试验机的检验》
三、功能特点
l 冲击试验机底座和立柱一体化设计铸造加工，高刚性、高稳定性。
l 半自动控制，可自动实现扬摆、放摆。
l 试验数据双显：液晶数字显示；度盘指针显示，并实现在线打印(冲击能量、冲击韧性、每次冲击*大角度)。
l 采用高精度光电编码器作为角度采集传感器数据采集稳定准确。
四、技术参数
型号
JB-S300A
JB-S500A
*大冲击能量(J)
300/150
500/250
摆锤力矩(N·m)
160.7695
80.3848
267.9492
133.9746
冲击速度(m/s)
5.2
5.4
摆锤预扬角(。)
150
150
打击中心**摆轴轴线的距离(mm)
750
800
砧座跨距(mm)
40
40
砧座圆角半径(mm)
1~1.5
1~1.5
冲击刀刀刃 曲率半径(mm)
2~2.5
2~2.5
冲击刀刃角(。)
30
30
冲击刀宽度(mm)
16
16
指示装置的分辨力(J) *小刻度值的1/2
0.1
0.2
主机电源三相四线(V)
AC380±10%
50Hz/60Hz
AC380±10%
50Hz/60Hz
计算机配置显示系统
触摸屏
触摸屏
控制系统
PLC
PLC
摆锤标准配置
大、小摆锤
大、小摆锤
试验机重量(kg)
450
550
主机外形尺寸(长X宽X高)mm
800×592×1400
800×678×1450
