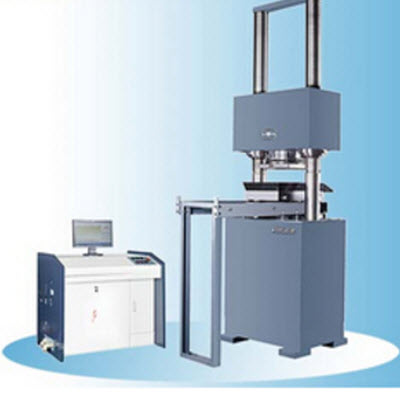

YAW-3000A微机控制电液伺服压力试验机
一、产品概述
YAW-3000A微机控制电液伺服压力试验机主要用于多种材料的压缩试验，例如：水泥、混凝土、各种建筑用砖、橡胶垫、混凝土构件、金属构件等的抗压强度试验。
YAW-3000A微机控制电液伺服压力试验机主要由主机、伺服油源、电控柜及计算机打印件等部分组成。采用液压加荷、油压传感器测力、PC机-电液伺服控制系统自动控制试验进程，微机屏幕显示试验数据及曲线，可进行数据处理、储存及打印。
YAW-3000A微机控制电液伺服压力试验机为双丝杠框架结构、移动式横梁、油缸下置式主机。移动式横梁可在一定范围内任意调整试验空间。主机部分主要由横梁、丝杠、工作台、小车等部分组成。横梁由二丝杠支撑在底座上，由螺帽加以紧固构成加荷框架；横梁上装有球面座，上压盘装在球面座上，加荷时可根据试件形状自动调整方向，使试件受力均匀；横梁上装有调整电机，由电机带动蜗杆，蜗杆带动蜗轮，再由蜗轮带动丝母旋转，丝母带动横梁上下移动，从而调整试验空间；横梁中装有弹簧，支撑起横梁的重量，**掉丝母螺纹与丝杠螺纹竖直方向上的间隙，使试验可靠，数据准确；下压盘装在小车上，小车可在轨道上来回移动，装卸试件均可拉出小车。下压盘的圆刻线是为了便于放置试样。主机上的油管与油源相通。当控制油液进入油缸后，推动活塞连同固定工作台及下压盘上升，使试验力逐渐作用在试样上。
二、技术参数
技术指标/试验机型号
YAW-3000A
*大试验力（kN）
3000
试验力测量范围
*大试验力的4%-**
试验力准确度
优于示值得±1%
上下压盘尺寸（mm）
400*400
上下压盘*间距（mm）
0-1000
活塞行程（mm）
200
立柱净间距（mm）
560
主机外形尺寸（mm）
1000*1480*3400
主机质量（kg）
7000
电源功率(kW)
10
