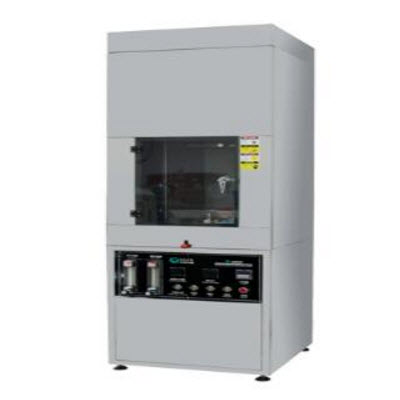

单根电线电缆垂直燃烧试验机
一、产品介绍
单根垂直试验装置适用于GB/T18380.（11-12）—2008《电缆和光缆在火焰条件下的燃烧试验 ? 单根绝缘电线电缆火焰垂直蔓延试验》标准、用于电线或电缆在敷设条件下阻止火焰蔓延的能力参数的获得与判定。根据试样的规格选择供火时间，*后完成供火以后根据判定要求来评价实验结果。
二、参考标准
● GB/T18380.（11-12）—2008；
● GB/T5169.14-2007；
三、技术参数
*1.1.燃烧器：内径Φ12mm ± 0.5mm（符合GB/T18380.11）及内径Φ9.5mm ± 0.5mm（符合GB/T18380.21）本生灯各两个；
*1.2.试验倾角： 45°；
*1.3.火焰高度：20mm ± 2mm 到190mm±1mm 可调；
*1.4.施焰时间: 0-999.9s±0.1s 可调；
*1.5.持焰时间: 0-999.9s±0.1s，手动记录，手动暂停；
*1.6.燃烧气体: 25升95% 丙烷气或液化石油气2瓶；（客户自备）
*1.7.转子流量计：空气流量计1.5~15L/min可调、燃气流量计0.1~1L/min可调，各一个；
*1.8.通风橱：尺寸约600mm×650mm×2500mm；
*1.9.火焰检测装置：￠0.5 K型进口热电偶一只，电解铜块￠9mm质量10g±0.05g一个，温度和时间显示装置一套；
*1.10.喷灯：标称功率为1kw；
*1.11.电源：AC 220V，50Hz, 2A；
2.技术要求
*2.1.火焰温度要求：从100℃±5℃升到700℃±3℃的时间在45秒±5 秒之内；
*2.2.测温热电偶：Φ0.5mm 进口铠装热电偶（K 型）；
*2.3.试验过程：试验程序自动控制，顶部安装有单独控制的排气扇一个，功率不低于150W，转速不低于1400rpm；
*2.4.控制方式：设定燃烧时间达到预设时间时，机器会自动停止供火；
*2.5.箱体材料：控制箱、通风橱、金属罩均为不锈钢材料；
*2.6.温度测试范围：0~1000℃；
*2.7.燃烧装置：点火为自动高压电火。
*2.8.抽风系统要求：排风筒20米，采用耐高温、耐腐蚀不锈钢材质制成，需现场测量。
3.**技术要求
*3.1 电器保护：有过载，过流保护。
*3.2 抽风系统。
四、规格尺寸
● 外型尺寸：630mm(L)×600mm(W)×2170mm(H)
● 电源：AC 220V，50/60Hz, 2A
● 气源：丙烷、空气（客户自备）
