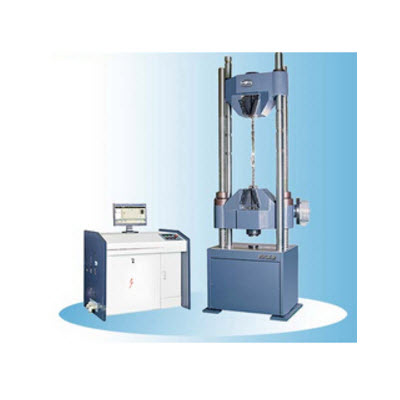

WAW-1000L微机控制钢绞线试验机
一、产品概述
WAW-1000L微机控制电液伺服钢绞线试验机，主要用于预应力混凝土钢绞线的拉伸试验，适用于冶金、建筑、航天航空、科研院所等领域。
二、适用标准
GB/T5224-1995《预应力混凝土钢绞线》
三、功能特点
1.主机采用油缸下置式主机，四立柱两丝杠，拉伸空间位于主机的上方，压缩试验空间位于主机下横梁和工作台之间，上下钳口座采用半开式结构，刚性好，钳口夹持长度长，保证了钢绞线既不打滑又从中部断裂。
2.下横梁升降采用电机、链轮链条、带动丝杠转动，实现拉伸空间的调整。
四、技术参数
名称
WAW-1000L
*大试验力
1000kN
试验力测量范围
2%-**FN
试验力准确度
±1%
拉伸钳口*大间距（包括活塞行程）
1000 mm
钢绞线夹持范围(mm)
?8～?15；?15～?22
压缩*大间距（不含上下压盘尺寸，包括活塞行程）
1000mm
活塞上升*大速度
约70 mm/min
*大活塞行程
250mm
下横梁*大升降速度
约145mm/min
立柱净间距
650mm
工作台有效尺寸（mm）
850×710
主机外形尺寸（mm）
950×900×2850
油源控制柜（mm）
1100×700×930
