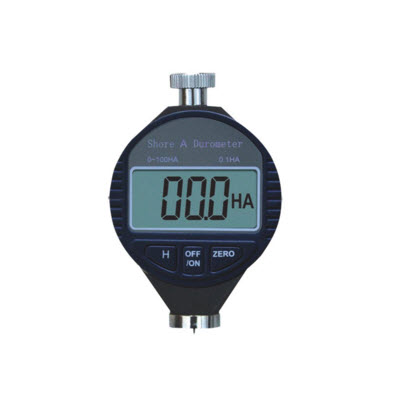

数显邵氏硬度计SI-200系列
● SI-200A型邵氏硬度计:专门为中等硬度橡胶，打印机滚筒等其它弹性体材料的硬度测试而设计;
● SI-200C型邵氏硬度计:专门为低硬度材料的硬度测试而设计，例如泡沫、海面、鞋用微型孔材料等低硬度材料;
● SI-200D型邵氏硬度计:专门为硬度橡胶和塑料的硬度测试而设计，例如热塑料的硬度测试而设计;
● 符合标准:DIN53505, ASTMD2240, ISO7619, JISK7215
SI-200 系列:
SI-200系列技术参数:
型号SI-200ASI-200CSI-200D
货号842-312842-332842-342
测量范围0-100HA0-100HC0-100HD
分辨率0.1HA0.1HC0.1HD
压针形状钝锥形（顶端直径0.79mm）顶端角度35°球状，球半径2.5mm**（顶端曲率0.1mm）顶端角度30°
电池1.5V纽扣电池
显示参数
硬度值，平均值，*大值
准确度
＜1%H
接口
带有RS232C接口
重量0.5 kg
使用环境
温度：0-40℃ 湿度：10-90%RH
外形尺寸
162x65x28mm
刻度盘值
0-100度
压针行程
0 -2.5mm
压针端压力0.55N-8.06N0.55N-8.06N0-44.5N
使用方法
把式样放置在坚固的平面上，拿住硬度计，压针距离试样边缘**少12mm平稳的把压足压在试样上，使压针垂直的压入试样，直**压足和试样完全接触时1S内读数。在测点相距**少6mm的不同位置测试硬度值5次，取其平均值（微孔材料测点相距**少15mm）。为稳定测试条件，提高测试精度，应将硬度计装置在配套生产的同型号测定架上测定。
使用须知
使用用前应检查硬度计的指针在自由状态下应显示为零，如不显示为零，使用清零键ZERO清零。
将硬度计完全压在玻璃板时，应显示100度。如不指示0和100度时，可以轻微按动压针几次，如仍不显示0和100度时，则不能使用。
如在定荷架上使用时，可以按动手柄，使硬度计在砝码重力作用下，硬度计压足和测试台完全接触，此时数值显示应100±1度，可以使用试验台下两个调节手轮微调，如仍调不到100±1度，同样不可以使用。
D型硬度计手持压在玻璃上检验零位时货装置在定荷测定架上调整零位时，**须在硬度计压足下放置坚硬的专用量块，否则，硬度计压头会压损玻璃板，而且很难准确示值。
测试样块厚度**须大于6mm, 层数不多于3层，测试面积大于或等于压足。
测试次数为三次，测试结果为这三次的平均值。
通常使用A/D型硬度计,使用A型邵氏硬度计测试时显示值大于90时，请更换D型邵氏硬度计进行硬度测试。
橡胶及塑料试样表面均应光滑、平整、不应有机械损伤及杂质等缺陷。
硬度计使用35000次后，建议每使用10000次左右按GB531规定检查弹簧压力与指针刻度关系及压针端部的形状尺寸。
硬度计使用完毕后，装入仪器盒或仪器箱内，放置干燥处，防止受潮。
定荷测定架上的升降小轴和工作台底部，请注意经常揩擦干净，涂少量防锈油，以防生锈。
