一、 概述
该机型磁粉探伤仪是具有交流和直流多种磁化方式的磁粉探伤设备。仪器采用可控硅作无触点开关，噪音小、寿命长、操作简单、方便、适应性强、工作稳定。是我厂*近推出的新产品，它除具有便携式机种的一切优点外，还具有移动机种的某些长处，扩展了用途，简化了操作，还具有退磁功能。

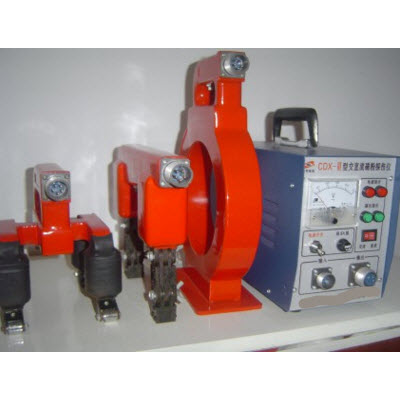

该仪器备有四种探头：（随机配Ec、D、A三种探头,特殊要求除外）
1、旋转探头：（Ec型）能对各种焊缝、各种几何形状的曲面、平面、管道、锅炉、球罐等压力容器进行一次性**显示缺陷和伤痕。
2、电磁轭探头：（D型）它配有活关节，可以对曲面、平面工件进行探伤。
3、马蹄探头：（A型） 它可以对各种角焊缝，大型工件的内外角进行局部探伤。
4、磁环：（O型）它能满足所有能放入工件的周向裂纹的探伤，用它来检测工件的疲劳裂痕 （疲劳裂痕均垂直于轴向）极为方便，用它还可以对工件进行远离法退磁。
总之，该仪器是多种探伤仪的组合体，功能与应用范围广，尤其适用于不允许通电起弧破表面零件的探伤。
二、 主要技术指标
1、提升力：
⑴旋转探头：12kg
⑵磁轭探头：大于5kg（AC）（带活关节）
⑶马蹄探头： 大于5kg
⑷磁 环： 1800AT
2、探头极距：
⑴旋转探头：100×100mm
⑵磁轭探头：0—250mm可调
⑶马蹄探头：0—185mm可调
⑷磁 环：Φ150 mm范围
3、探头工作电压：AC36V×2
4、探头工作电流：约8—12A
5、电源工作电压：AC220V±10% 50HZ
6、灵敏度：可清晰完整地显示（15/100）A型标准片上刻槽。
7、外型尺寸：260×140×170mm。
8、重量：主机重9kg，旋转磁场探头重3.5 kg，磁轭探头重2.5kg，马蹄探头重2kg，磁环重3kg。
主要技术参数
A型探头：马蹄磁轭角焊缝探头，活动关节斜面磁头，配有工作灯；对异形面、形状复杂工件探伤尤其适用。极距：20-160；提升力：AC≥5kg，DC≥18kg。配备一台电磁轭角焊缝探伤仪，探头采用活关节可自由调节使用范围广。
E型探头：交叉磁轭探头或旋转磁场探头，可一次**复合磁化探伤，行走滚轮和工作灯可提高探伤速度。极距：110mm，提升力：AC≥8kg。配备一台旋转磁场探伤仪，两只交叉的磁轭采用交流电移相技术，使之产生随时间变化的合成旋转磁场，对工件一次**复合磁化。检测速度快、质量高。
D型探头：电磁轭探头，多种活动关节，磁化强度大。极距：60-220，提升力：AC≥6kg，DC≥20kg。配备一台电磁轭角焊缝探伤仪，探头具有导磁高、磁化强度大等特点。
O型探头：也称环形探头，内径：150，中心磁场≥180Oe。配备一台环形探伤仪，它是采用线圈通电时产生强磁场的原理设计的，适用于轴棒类、管道类、螺栓类等复杂工件的分段探伤或退磁。
名称
型号
电源电压
随机标配探头
可配探头
外型尺寸
主机重量
标配附件
马蹄式电磁轭探伤仪
CJE-2A
交流220V,50HZ
A或D
A/D/O
280*135*190mm
7KG
输入电源线5米,输出电缆线5米,保险丝5只,磁粉1Kg.
交直流电磁轭探伤仪
CEE-1
A或D
A/D/O
7.5KG
旋转磁场探伤仪
CXX-3B
E
E
多用磁粉探伤仪
CDX-1
A/D/E或A/D/O
A/D/E/O
8KG
CDX-2
A/D/E或A/D/O
A/D/E/O
CYE-3A
A/D/E或A/D/O
A/D/E/O
交直流多用磁粉探伤仪
CDX-3
A/D/E或A/D/O
A/D/E/O
CDX-4
A/D/E或A/D/O
A/D/E/O
马蹄式探头—A型，电磁轭探头—D型，旋转探头—E型，磁环式探头---O型
