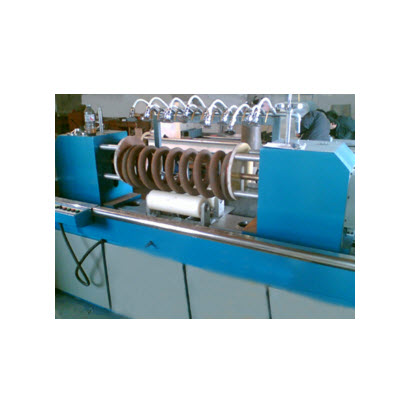

CEW-4000型弹簧半自动荧光磁粉探伤机
一、设备主要组成
控制中心(由单独控制柜组成，放置在暗室内） 一套
主 机 一套
磁悬液喷洒系统 一套
穿棒机构与夹紧机构 二套
托架旋转机构 一套
紫外灯与暗室系统 一套
二、探伤工件
弹簧丝径46-55mm;自由长度600--1000mm.
三、设备能力
探伤节拍：平均60秒/件
四、本机设计制定标准
JB/T8290—2005《磁粉探伤机》
五、主要技术指标
通电有效电流AC：0—2000A连续可调,带断电相位控制（无漏检）。
穿棒有效电流AC：0—4000A连续可调,带断电相控制（无漏检）。
配变压器温升报警，电流值误差≤10％
电极间距：250—1100mm。
两只电极箱可移动；
退磁电流：机上退磁4000－0，电流自动衰减到零,退磁时间小于5秒／次;剩磁*大不得超过3GS.
气动夹紧：夹紧行程0-50mm（双向两套）;
夹紧方式：气动（气源用户自备≥0.4MPa）;
磁化方式：单周向磁化,单纵向磁化和复合磁化［注：一次性磁化］;
紫外线强度：采用黑磁粉或荧光磁粉探伤两种探伤方法,荧光灯泡距工件上表面380mm处荧光强度不小于1000W／cm2。荧光灯安装于设备上方(可移动,不影响上下工件),配黑色遮光布,以便在较暗的环境中使用荧光灯。黑磁粉探伤时暗室可以打开。
气源气压： 0.4—0.8MP
使用环境：温度—10℃～+40℃ ,相对湿度≤90%;
贮存环境：温度—20℃～+60℃,相对湿度≤70%,无腐蚀性气体粉尘和强力高频电磁污染。
灵敏度测试：按《中华人民共和国机械行业标准JB/T6065—92》磁粉探伤用标准试片规定, A型2试片（15/50）测试,在工件的任意方位显示清晰。
运行方式：手动和自动;
暂载率：20％;
单穿棒行程：550mm［注：气动]。
单夹紧行程：50mm ［注：气动]。
气源气压: 0.4—0.8MP。
六、运行程序
手动和自动二种。
自动程序为：上料-两端面喷液-夹紧-喷液-磁化-松夹-转动观察--夹紧-退磁-松夹–下料,整个过程均用小型工业PC控制。自动程序可连续进行。
