一、设备型号

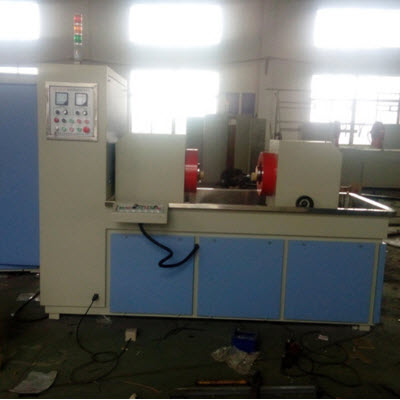

CJW-3000型荧光磁粉探伤机(半自动)
二、磁粉检查的基本原理
当一个由铁磁性材料制成的工件被放在磁场中，磁场中波动的磁力线被吸引到工件表面上并通过它。如果磁力线被迫通过一个裂痕，磁力线将绕过这一区域形成“漏磁场”，这时将磁粉散布在零件表面，就会在裂痕处堆积成缺陷形磁痕，显示零件缺陷的大小和位置。磁粉的颜色应与零件表面颜色形成鲜明的对照。
三、用途
该机是根据磁粉探伤原理和JB／T8290－1998的要求设计的，适用于用交流磁化各类磁性材料制成的小形轴类零件，能检查出零件表面和近表面因锻压、淬火、研磨、疲劳而引起的裂痕及夹渣等细微的缺陷。可对工件分别进行周向、纵向、复合磁化和自动退磁。
四、主要技术性能指标
1.磁化方式: 周向磁化 纵向磁化 复合磁化
2.磁化电流: 周向0－3000A，连续可调
纵向0－16000AT ，连续可调
3、电极间距：700mm 可调节
4、夹紧方式：气动夹紧（气压0.4Mpa）
5、设备暂截率：30％
6、磁化效果：工件表面A型2＃试片显示清晰
7、电源：三相四线，380V±10％ 50Hz
磁化时*大电流约110A／相；（建议使用10平方毫米以上电源进线）
8、总重量约1800千克
五、设备的组成及结构特点
1、概述：
本机是由磁化电源控制系统、夹持装置、磁化线圈、储液箱、喷洒系统等以相应方式联于一体。适用于各类小型轴、棒、环形工件的磁粉探伤。
2、磁化电源控制系统
磁化电源控制系统放在机床侧面独立电源柜内，控制面板装在电源柜侧面，电气安装板上面装有交流接触器、空气开关、可控硅组件、电源变压器、断路器、输出端子、PLC等主要控制元件。
3、夹持装置
CJW-3000型荧光磁粉探伤机(半自动)夹持装置主体以薄铁板材料弯折焊接而成，整体结构趋于合理美观。它以集液槽为界分为上下两部分，下部装有两只主变压器、两只互感器和连接铜排，其上半部由电极导轨，磁轭线圈，移动电极。集液槽采用不锈钢板焊接而成，集液槽装在床身上与床身组成整体。下右侧部为储液箱。
4、储液箱
储液箱为独立整件，它根据液体流动原理设计成型，上盖上装有120W电动机两只 ，进行搅拌和抽液，容积为30升，置于床身内右侧部。
六、设备的安装和连接
本机安装时只要将机器放置在混凝土水平地面上即可。把插座连接好，打开电源柜门板，对照线号将四根电源连接电缆接到相应的端子上，注意不可接错，以免造成机器损坏。（机床外壳应良好接地）
七、设备的使用
1、电极夹头的间距调整
移动电极：夹头间距可在0-700mm内进行电动调整。
2、磁悬液的配制
（在使用油磁悬液时要注意防火在工作场地应备有灭火器件）
A、荧光磁粉：1.8－2g／L液体（油液为无味煤油，在使用油液时注意防火）
水液加分散剂： 3g／L；消泡剂： 2g／L。
防锈剂： 5g／L
B、非荧光磁粉：10－20g／L
3、磁化电流的选择
A、周向磁化电流一般可按下式计算：
连续法：I＝8D－15D
剩磁法：I＝20D－25D
I－采用电流值（安培）
D－试件直径（毫米）
以上为推荐数值，如果试件有特殊要求时，I与D关系可自行选择。
B、纵向磁化电流一般大于周向电流，以磁化灵敏度效果为准！
八、设备的操作
在操作使用本机前应仔细阅读技术说明书中的相关内容，熟悉该机的技术性能和工艺规范，仔细检查接线无误后方可开机操作。
本设备可在手动和半自动状态下操作。
操作时**先接通电源开关，电源指示灯亮。
本设备在手动状态下：
人工上料→夹紧→转动喷液→喷液磁化→磁化→转动观察→松夹→按退磁→下料。
本设备在半自动状态下操作时：
**先进行上料，这时只要按动工作启动按钮。设备就可按照设置好的程序进行工作。
半自动操纵工艺流程：
上料→按工作启动按钮设备就可按照设置好的程序进行夹紧→转动喷液→喷液磁化→磁化→转动观察→松夹→按退磁→下料。
注意：在手动“充磁”时，应注意的是连续充磁时间不应大于2S，两次充磁的时间间隔不应小于5S，这是由于该机设定暂载率所决定的，否则将造成整机的发热部件过热，造成机器不**要的损坏。
九、设备的保养与维护
A、保养与维护
1、本设备应在清洁干燥无腐蚀性气体，通风良好的环境中放置与使用。
2、设备的周围不应有产生强电磁干扰的设施存在。
3、设备的操作使用与维修应有专人负责。
4、每班工作前后应对设备进行清洁打扫。
5、对储液箱中磁悬液要定期检查，过滤网应定期进行清洗。
6、应定时检查润滑件，保持良好的润滑。
7、经常检查磁悬液喷嘴并**杂质，检查喷液阀门并**阀体内杂质。
8、定期检查保护接地装置，保持接地良好。
9、纵向磁轭线圈应保持清洁，不可将杂质粘于线圈间隙中。
10、下班时应关闭电源和气源。
B、异常状态的检查
1、不能开机
**先打开电源柜，检查配电板右上角的空气开关Q0是否合上。
2、开机后不能工作
（1）看是否在“自动” 还在“手动”键。
（2）PC机工作是否正常，PC有无报警指示。
3、某路电流无指示
（1）查看该路的快熔器是否烧坏。
（2）周向是否夹紧或是否夹持有工件。
4、无电流
（1）是否无工件，工件两端接触不良。
（2）电流没有调到所需值，查保险丝。
（3）查看电位器好坏，对换触发电路板看是否好坏。
5、某路电流不能调整
（1）换可控硅组件。
（2）查看电位器好坏。
（3）对换触发电路板看是否好坏。
（3）某路无电流，磁化时先检查主变压器T1初级电压是否从0-380V可调，如果不正常再检查主变压器初级以前电路，如果正常再检查主变压器初级以后电路。
十、设备常规参数的检查
1、磁化效果
在被测工件上需探伤部位粘上A型2＃标准试片，在相应磁化条件下能清晰显示相应的裂纹
2、磁悬液浓度测试
在GB3721规定的方法下进行标准浓度测试，或用100 ml沉淀管测试。
