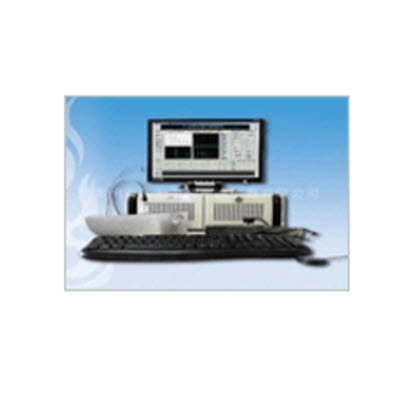

一、全数字多通道超声波探伤仪的概述
多通道超声波探伤仪特点：
体积小、重量轻、结构紧凑
全数字式，自主知识产权，功能强大
电路设计和制造工艺先进，性能可靠、工作稳定
信噪比高，缺陷分辨能力强
闸门报警功能齐全，抗干扰能力强
*多高达64 通道
预留编码器， 16 入/16 出等I/O 接口
系统配置简单灵活，以达到更多通道的要求
可靠性高，维护方便
基于windows 平台，强大的报表文档处理能力
自主开发的控制界面，人性化，可操作性高
软件模块化，可根据需要进行配置
自主知识产权，便于用户二次开发
可为用户特别设计应用软件，满足用户的特殊要求
强大的TCP/IP 通讯能力
应用范围：
汽车工业：火花塞检测、**组件的单独检测
航空工业：复合材料检测以及浸入和扫描检测
铁路：车轮和车轴检测
发电厂：焊缝检测、多通道缺陷检测和壁厚检测
冶金工业：铸造检测
钢厂：钢轨、钢条和钢管检测
研究：复杂应用，如复合材料、粉末冶金、连结接头、材料性质等检测
二、全数字多通道超声波探伤仪的主要技术参数、功能与性能
1、仪器类型
A型脉冲超声波六通道探伤仪器
2、*高重复频率
单个通道*高重复频率按协议可达20KHz；一般可达10KHz
3、连续工作时间
0～40℃环境温度下24 小时
4、重复频率
系统*高工作频率20Hz，单个通道重复频率可设置为10KHz-5KHz-2.5KHz-
1KHz-0.5KHz
5、通道工作时序
两个通道轮换工作
6、扫描范围：10～5000mm（钢纵波），连续可调
7、水平线性误差：小于1%
8、探头工作模式
单探头发射、接收、或双探头分别发射、接收
9、放大器频段：0.5MHz-15MHz
10、增益：80dB，步进0.1dB
11、探伤灵敏度：大于50dB
12、抑制电平：0～**
13、分辨率：大于26dB
14、动态范围：大于30dB
15、垂直线性误差：不大于5%
16、报警
各通道*多可设定A、B、C 三个报警门
16.1阈值
垂直刻度的3%～**，步级可调
16.2显示方式
以一水平亮线（BAR）显示，水平方向表示时间，垂直方向表示阈值
16.3报警方式
各报警门可分别设置为进波和失波报警
16.4报警门触发方式
A门、B门：同步触发
C门：同步触发，跟踪锁定
16.5相关抗干扰
相关次数：进波：1～15 次，失波：3～15 次；各门均可分别设置
16.6发警
机内音响报警（三个报警门有三种不同的声音），电脉冲输出
16.7电脉冲输出
16.7.1 电脉冲性能
各报警门分别输出，10-30Ｖ光电隔离
16.7.2 延滞输出
延滞：电脉冲可设为延滞输出
延滞时间设置：0~2 秒，0.1 秒步进
17、界面跟踪
17.1各通道C 报警门可设置为界面跟踪门
17.2界面跟踪门起始点，宽度及阈值均同报警门
18、仪器重量：约15kg
19、仪器体积：558mm×430mm×173mm（长×宽×高）
20、仪器允许使用环境
储存温度：－20℃～＋60℃
使用温度：0℃～＋40℃
相对湿度：20%～90%
21、电源：220V（±10%），50Hz
22、功耗：250W
