序
号
型号
项目
技术参数
XXQ-2005/C
XXQ-2505/C
XXQ-3005/C
XXH-2005/C
XXH-2505/C
XXH-3005/C
XXHZ-2005/C
XXHZ-2505/C
XXHZ-3005/C
XXG-2005/C
XXG-2505/C
XXG-3005/C
1
电源
160V～255V 50～60HZ
2
容量
>2.0KVA
>2.5KVA
>3.0KVA
3
管电压
100KV～200KV
150KV～250KV
170KV～300KV
4
管电流
5mA
5
焦点尺寸
（mm×mm）
1.5×1.5
2.0×2.0
3.5×3.5
1.0×3.4
1.0×2.4
1.0×3.5
1.0×3.5
1.0×2.5
1.0×3.5
2.0×2.0
2.0×2.0
2.5×2.5
6
焦点～端环距
185mm
215mm
245mm
185mm
215mm
245mm
185mm
215mm
245mm
100mm
100mm
110mm
7
Ｘ射线束
圆锥角
40°
25°× 360°
40°× 360°
40°
8
控制器尺寸(mm)
330×240×160
9
控制器重量
11kg
10
控制器延时
0～1.5分钟
11
定时范围及误差
9.9分钟 误差±1%
12
工作方式
间歇式工作1:1 工作5分钟休息5分钟
13
绝缘方式
SF6气体绝缘
14
冷却方式
散热器强制风冷 + 铁芯自然冷却
15
**工作压力
0.35～0.45MPa
16
Ｘ射线发生器
体积尺寸(mm)
长×宽×高
230×230×565
280×280×650
280×280×670
230×230×565
280×280×650
280×280×670
230×230×565
280×280×650
280×280×670
230×230×530
280×280×540
280×280×550
17
Ｘ射线发生器
重量(kg)
16
26
28
15
25
27
14．5
24．5
26．5
17
24
26
18
滤过(mm)
2.5
2.5
2.5
2～3
2～3
2～3
2～5
2～5
2～5
2.0
2.0
2.0
19
*大穿透力(mm)
29
39
48
26
37
46
23
34
44
30
40
50
条件
焦距600mm,曝光时间5分钟,双面铅箔增感,天津三型胶片,暗室处理20℃±2℃,显影5分钟,黑度1.5,灵敏度≤2%

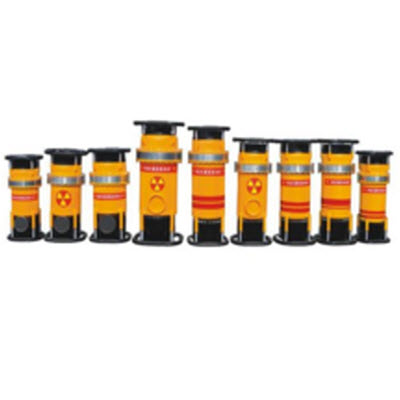

（一）X射线发生器
我厂的专利超小型探伤机的X射线发生器XX/C型具有以下几大特点：
1、采用壳式铁心、卧式安装。这种结构不但充分的利用了有效空间，使体积比XX/A型号减小了20%-40%，而且缩短了磁路、减少了漏磁，提高了高压变压器的效率。由于铁心截面积和放电距离与XX/A型产品相比并没有改变，因而体积的缩小是在保证耐用性和**系数的前提下实现的。
2、减小了高压变压器的铜损。为了使该产品更耐用，我们将高压包次极铜线直径由原来的0.08mm增加到0.10mm，高压包的长度也随之由原来的130mm增大到168mm（高压包外径和XX/A型都是φ150 mm）。线径的增加使铜线的电阻减小，从而使高压变压器的铜损减小，发热量降低,耐压增高，使用寿命延长。
3、减小了高压变压器的铁损。由于选用了日本进口的优质硅钢片，并且使硅钢片的厚度，由原来的0.35mm改为0.25mm，因此减小了铁心的涡流损耗。因为采用了壳式铁心，磁路比XX/A型的C式铁心短1/3，从而又减小了磁滞损耗。铁损的减小使发热量降低，进一步延长了高压包的使用寿命。
4、采取了更可靠的过温保护措施。XX/A型产品的温度继电器是安装在铁心夹件上，温度需从高压包内部传到铁心，再由铁心传到铁心夹件，*后由铁心夹件传给温度继电器，而且高压包的圆形纸桶与方形铁心又是线接触，严重的影响了温度的传导，常常是高压包已烧损而温度继电器还没有动作。该专利产品的温度保护采取了新的措施：A、选用了美国进口的扁长型温度继电器（8美元/支）；B、将这种温度继电器绕缠在高压包内*热的地方（高压包内离铁心三分之一处），这样温度继电器可直接监控高压包的温度，及时起到保护作用。
5、更好的散热性。该产品由于采用壳式铁心、卧式安装，使铁心裸露在管桶外面，铁心本身可直接对外散热。另外铁心与壳体的接触面积比原来大了十几倍，壳体本身就是一个散热器，加快了热量的传导和散热。
6、更严的气密性。管壳材质由原来的LF21，改为铝、锰、钛合金。铝的焊接性能好，材质轻，锰增加材质强度，钛增加材质密度，提高气密性。另外管桶体积缩小了20%-40%，更进一步提高了气密性。
7、XX/C型外壳取消了传统亚孤焊焊加工艺。采用新的加工艺，全部拉伸成型没有焊缝，增加了管桶强度和气密性。使桶体更加美观大方。
一台X射线发生器的损坏，70%的原因来源于高压包，由于X射线探伤机的特点，高压包损坏的主要原因是由于工作温度过高使漆包线的漆皮或层间绝缘纸的绝缘程度降低，造成匝间或层间短路。所以保护高压包的措施无非是减小发热量、加快散热或是采取可靠的过温保护。 由上述可知，本专利产品已在故障的致命点上采取了有利的措施，分别降低铜损和铁损来减少发热量；采用壳式铁心、卧式安装结构来加快散热；重新设计了更可靠的过温保护措施；改换管壳材质采用拉伸工艺，管桶拉伸一次成型没有焊缝提高气密性。实验证明，该专利产品比老型产品的**系数提高30%以上。可见，本产品的体积虽然缩小了，但耐用性和**系数却提高了。
（二）控制器
第五代控制器是我单位自行设计自行制造的并获得**专利（专利号ZL.01.2.48927.1）的更新换代产品。第五代控制和第三代新式结构发生器共同配套使用为XX-C型产品，其主要特点如下：
1、超宽的使用电压范围
传统的（即市场上流行的和日本理学机）使用电压范围是在198-242V之间，也就是说施工现场的使用电压如果超出了*低198V*高242V范围机器将无法使用，这就给现场拍片带来困难（尤其是野外施工，有时施工现场电压往往超出198-242V之间）。我厂的第五代控制器突破了传统的供电概念，将使用电压拓宽到160-255V之间，远远超出了传统的电压使用范围。
2、该控制器适用于野外发电机供电使用，由于野外施工（如：西气东输工种等）都是在没有电源的情况下拍片，其他设备就不能用发电机供电使用，只有我厂的第五代控制器用发电机供电工作特别稳定，**适用于野外无电源的环境中使用。
3、体积小（330×240×160mm），重量轻11kg。减少了劳动强度，有利于高空作业和野外施工，深受探伤工的欢迎。
4、由于采用了微机控制，大部分都选用进口元件，集成化高。元件平均使用寿命长。使用的元器件比市场上其它控制器减少二分之一。每减少一个元器件就减少一个故障点。因此故障率大大降低，使用寿命延长。
5、采用了独特的隔离电路。这是其他控制器所不具备的，设置的八点隔离电路使控制器工作更加稳定可靠，抗干扰能力**，进一步降低了故障率和提高使用寿命。
6，自动化程度高，使用简单。由于采用了单片机、锂电池、时钟芯片、RAM存储器等高科技元件，再加上强大的软件系统，使第五代控制器具备高压延时、自动训练、时钟功能、智能1：1工作、累计曝光时间和次数记忆、故障显示及报警功能。
7、易于修理调试。与第四代控制器相比调试用的电位器由原来的十四支减少为二支。因此降低了修理调试难度和故障率。
8、控制器壳体全部采用冲压和一次拉伸成形提高了机械强度，外形美观大方。
