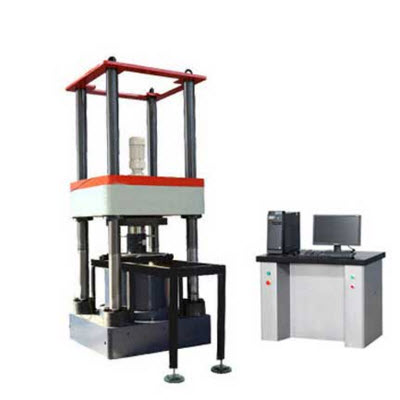

YAW-F系列微机控制电液伺服构件压力试验机主要用于混凝土、**混凝土、胶砂、岩石、管桩、建材等构件制品抗压测试及研究。
YAW-F系列微机控制电液伺服构件压力试验机也可用于各种金属、非金属及复合材料构件制品。
产品功能
精密的自动控制和数据采集系统，实现了数据采集和控制过程的全数字化调整。
具有载荷自动保持、应力、应变控制、循环控制及自编程控制等多种控制方式。
根据GB及ISO、JIS、ASTM、DIN、BS等国际标准进行试验和提供检测数据。
自动完成材料的*大承载力、强度等检测参数。
扩展功能
液压千斤顶检测；金属管、无缝钢管、有色金属管扩口试验、卷边试验；
重要特点
1、YAW-F系列微机控制电液伺服构件压力试验机采用四立柱丝杠结构，液压缸上置，大空间、高刚性、稳定性好。
2、伺服测控系统，实现等速率自动加载、恒试验力保持、循环加载卸荷。
3、自动、手动、定荷操作。
4、双控双向液压油缸，快速试验，快速返回。
5、**防护。
测控系统
试验过程的自动控制、数据采集、处理、分析、存储及显示。
控制模式智能设置，控制方式之间无冲击、平滑切换，加载、卸载平稳。
过程再现和数据再分析、曲线放大、比较、遍历。曲线可自由放大和缩小；满度自调。
操控软件，采用模块化、开放式编程、个性化设计，可自行调整。
标准模块；权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
操作提示和向导功能。
数据库采用ACCESS格式，数据库中备有多种试验方法、标准。
YAW-F系列微机控制电液伺服构件压力试验机的电路板采用光电隔离设计，具有抗干扰能力强的特点。
灵活的Excel或Word报告格式，可选择、指定、排序、单独、合并打印。
网络数据库管理。
多重保护功能
油缸限位保护；液压系统过载溢流保护；试验力过载保护；过流、过压保护；
试样破断时**保护；操作提示向导保护；试验结束自动保护。
重要参数
YAW-2000F；3000F；5000F；/2000kN; 3000kN ;5000kN;
1*大试验力2000kN3000kN5000kN
2试验力示值相对误差≤示值的±1%
3试验力测量范围1%～**F.S
4试验力分辨力0.01kN
5等速应力控制范围2～60 N/mm2·S-1
6应力速率误差≤±5%
7等速应变控制范围0.00025/s～0.0025/s
8应变速率误差≤±5%
10位移分辨力0.01mm
11加荷速率600N/s～60kN/s；计算机自动控制显示
12活塞行程0-200mm / 可定制
13活塞位移速度≥50mm/min
14压盘间距0～3000mm /横梁移动调整
15横梁移动速度≥100mm/min
16球形上压盘600x600mm / 可定制
17方形下压盘600x600mm / 自找平 /可定制
18立柱间距（LW）800x800mm
19油泵额定流量12L/min
20机架结构四立柱丝杠、横梁移动调整空间，油缸上置、 高刚性
21电源电压～380V±10% 50Hz（须可靠接地）
22机器功率7.5kW+4.0kW
23机器尺寸（LWH）1600x1600x4900mm
24油源系统（LWH）1900×950×900mm
25机器重量≈24000kg
主要配置
名 称内 容备 注
负荷机架四立柱丝杠、横梁移动调整空间，油缸上置、 高刚性1台
油源系统国际主流1套
测控系统全数字闭环、多通道1套
测力传感器 1支
球形上压盘 1套
方形下压盘 1套
落灰斗 1套
送料车 1套
**防护网 1套
膨胀螺栓 1组
计算机主流品牌1台
随机工具 1套
技术资料说明书、装箱单、合格证、服务单1套
试验机软件中文版1套
