全自动旋转滴界面张力仪 500系列

编辑日期：2026-03-30

500系列旋转滴界面张力仪经过几代升级，已经从原显微镜观测技术**升级**500D/E/F/G/H系列视频分析系统，功能更多，应用更广泛，可以满足更便携、更高精度、更复杂的测试需求。作为经典品牌TX500TM，美国科诺承诺以*专业的技术为您提供**的界面化学测试综合解决方案。

1、真正意义上的全自动界面张力测试，可测试动态界面张力值：

****的全自动界面张力测值技术，只要按“测试”，软件就会自动控制拍照、保存图片、计算界面张力值、显示出测值结果，而无须人工干涉,从而有效避免了人为因素对测值的影响。您更可以测试随时间、转速、温度变化而变化的界面张力值，实时显示测值曲线图，并把所有测值直接导出为EXCEL文档。

2、瑞士进口静音高速无刷直流电机及伺服控制系统，转速控制精度高达万分之一：

全自动旋转滴界面张力仪采用**的进口高速无刷直流电机，寿命产、功率大、噪声小，控制精度和系统稳定性非常好，**提升离心控制精度。软件实时控制转速变化，14000转/分空载时，控制精度高达±3转/分,无级变速,可控制1转/分,为真正意义上的伺服控制系统。转速读取方式采用编码器控制，控制方式根据电流变化判断，控制点高达500线，远高于仅有一个点或几个光栅点的控制方式。

3、高精度长寿命新材料（PTC陶瓷或半导体）加热致冷系统以及美国**半导体数字温度传感器为您更精确地控制温度，提高你测值效率和精度。

（1）您也可以另外选购高精度恒温水槽温度控制系统，实现低于室温的温度控制。

（2）数字式半导体温度传感器具有温度自校功能，读值分辨率高达0.01℃，测值误差0.0625℃。

（3）加热系统采用整面加热散热片系统，真正实现对样品管的均匀加热，避免了局部加热的爆管现象的出现。

（4）真正解决了温度控制对界面张力分析影响问题，提高了测值效果。

4、革新式的样品管进样系统，真正避免了样品石英管无法拔出或拔出过程爆管现象的出现。

*新研制的样品管两边顶针式的进样系统，**解决了样品管的水平度保持、进样方便性以及样品管拔插过程种种意外的避免等问题。

5、革新的气热式温度加热及控制方式，真正控制了样品管的温度，提升了加热效率,**解决了原美国科诺设计的TX500TM界面张力仪Model 500以及500C系列界面张力仪的严重缺陷，如原500C系列设计中显示温度为45度，实际样品管所在空气温度只有38度左右；85度时，实际样品管所在空气的温度只有65-70度左右。

6、全新设计的石英玻璃样品管密封及固定方式：

      石英样品管采用自密封装置以及两端开口设计，进样更方便，排气更容易；结合美国科诺专业级的10cm长聚四氟乙烯长针头技术，更方便地挤出如煤油、气油、原油相液体，不易拔出后随针管跟出油样；采购更为先进的动态密封技术的美国全进口500G型界面张力仪，你更可以**自动注入表面活性剂-聚合物（油驱）和原油的功能，可升级**多种液体样品同时进的操作，控制精度高达0.02uL，实现了解决自动配样并进行自动临界胶束浓度（CMC）测试的目的。

7、可调亮度高亮度LED冷光源技术，**提升液滴外形捕捉效果。

应用****可调亮度LED冷光源技术，真正解决单一亮度图像边缘失真等问题，可以使图像轮廓更清晰，测值更精确。同时，亮度可调节，边缘分辨得更清晰；也可以选购同轴光源系统，成像更清晰，应用更广泛。

         8、自由选购的视频成相系统：可以选取更高分辨率的相机（如300万像素等），以及更高速度的相机（如100张/秒）等相机系统，可以满足您多重需求。

9、专业级航空铝合金制成调焦以及镜头位置调整4维控制平台（XYZ以及旋转四向），为您更轻松控制图像视野范围以及焦距控制。

        10、高精度转台控制系统以及多达3处的水平调整系统，控制样品管的水平度更稳定，使长时间测值过程控制油滴（气相）移动更方便，移动量更小。

        11、模块化的设计理念，保证售后服务及维修更方便：

                您选购的任何一款500系列的界面张力仪，设计理念均为模块化的。这种模块化主要体现为：

          （1）可以很方便的选购不同模块：如选购气热式模块、恒温水浴模块或动态密封模块；选购可以增加接触角功能的模块；选购不同的光源系统，如可以频闪的光源（拍照的瞬间光自动闪亮，如家用相机的闪光机系统一样）或同轴光源等等；

           （2）可以提供更为**地售后服务模式：各功能模块独立设计，可以通过很简单的更换完成维修；且维修时，本地一级代理商处均备有主要备件库存，可以24小时完成本地维修服务。

            （3）升级更方便：你可以选购部分功能，其他功能根据需求进行随时的升级。

12、全新的USB2.0通讯接口，兼容性更好、速度更快。

      全新500系列界面张力仪的电机控制、温度控制、视频系统均采用USB2.0通讯接口。这样可以有效地避免因电脑升级而造成的接口兼容性问题。如现有电脑特别是DELL、联想的新设计电脑和笔记本电脑均不含有老的RS232串口和PCI插口了！

13、人性化的软件设计，数据库管理所有测试数据，从而保证：

（1）标准Windows向导式设计理念，更适用于各种测试工作者。

（2）数据库管理方式，数据与图像一一对应，可以随时查找以前的测值数据，随时修改以前测值不准的测值结果，而无须为以前的测值是否丢失而烦恼。

（3）测试数据可导出为EXCEL文档，您可以非常便捷地创建适合您需要的测试报告格式。

（4）特征值二次修改功能。你的所有操作均会记录在软件中，可以查看以往操作中测值选点是否正确，这样可以有效地避免各种人为因素的存在。

（5）**的Unicode技术，软件语言界面更为友好，可以非常方便的、兼容性更好地与**各种语言沟通。

         14、基于两条线间的距离而非简单的两点间距离的界面张力计算方法，可以**提升了界面张力 测值精度。

         15、通过选购不同型号，**满足复杂的需求，您可以选购CASTTM4.0实现振荡滴的控制；可以选购500H型界面张力仪，可以实现测试岩芯接触角值；选购500G型界面张力仪，可以实现更为精确的温度控制以及全自动进样等功能。

 技术参数

测量模式：捕捉旋转滴影像，记录下电机转速，测量液滴几何尺寸，通过公式计算得出界面张力值

型号

TX500D

指标说明

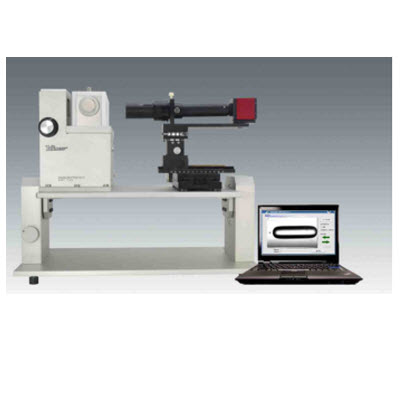

仪器外观示意图

一、通用指标

界面张力测量范围

102-10-6mN/m

详见说明1

二、硬件指标

显微镜头变倍范围

0.7-4.5X / （9X、18X供选购）

详见说明2

CCD相机分辨率

752*582 （实际用640*480）/（更高的130万、300万、500万像素相机供选购）

详见说明3

视频捕捉系统

USB2.0视频设备/（PCI视频捕捉卡、1394接口相机供选购）

CCD相机速度 25张/

（60张/秒、100张/秒、300张/秒相机供选购）

镜头控制

X轴 软件控制寻像 精调

Y轴调整显微镜头焦距

Z轴调整镜头成像位置

高精度整体旋转设计

带锁死功能

控制液滴移动

镜头水平控制

电机控制范围

0-14000转/分

详见说明4

电机转速模式

无级变速 可控制1转/分

电机控制精度

±3转/分（RPM）

详见说明5

电机转速控制方式

伺服控制系统 编码器控制

控制点500个 可无级变速

加热控制模式

气热式温控模式

加热系统控温范围

室温 - 100℃

控温精度

±0.5℃

详见说明6

加热方式

电热棒/（PTC陶瓷供选）整面加热

温度显示装置

美国进口半导体数字温度传感器

带自校准功能 精度：0.0625℃

外接恒温水浴

温度控制范围

0-100℃

测量用样品管

内径φ6mm、φ4mm、φ2mm 三种石英玻璃样品管

自密封样品管

2mm样品管为自密封样品管，两端开口

标准丝

水平、垂直双向校准标准丝/（美国认证计量尺供选）

样品管紧固方式

两头顶住式

详见说明7

通讯接口

USB2.0通用接口

水平控制

整机四脚水平控制、样品台旋转、镜头水平控制三处

三、软件系统指标

计算界面张力依据

1、自动查得上下边界线，计算两边界线间距离并自动计算界面张力值并将数据自动以数据库形式进行管理

2、可手动二次调整测值结果，并保存操作痕迹

详见说明8

计算方式

全自动，手动可二次调整并记录调整痕迹

放大率校准功能

垂直、水平双向放大率校准

数据库管理

历史数据均有规律保存并用数据库管理，数据与图像一一对应，历史数据可查询，可二次调整并记录操作痕迹，可导出为EXCEL文档及BMP图片

软件控制功能

温度、电机、寻像X轴

摄像方式

单张拍摄 / 连续拍摄/每秒25-60张或定时拍照 如定时每20分钟间隔拍照共2小时长时间测值

指标说明：

1、测试界面张力值高于1mN/m时，建议采购A201型标准型表面/界面张力仪。

2、500D可外接更大放大倍率镜头如在现有基础上再加上X2倍的放大倍率镜头，以分析更低的界面张力值。

3、640*480为标准格式的图片，不会存在图片变形现象。非标准图片格式因制式等不同很容易产生图像变形。

4、5、转速不同可能会导致测值误差，**须测得拍照瞬间的转速值，精度才能更高。500D界面张力仪采用*新瑞士技术无级变速伺服系统，精度真正达到高标准，检验办法为控制电机转速为1转/分，看电机控制系统是否能运行。否则，这样的系统会有缺陷。

6、温度控制精度取决于采用何种方式，传感器是否准确，是否真正反应实际温度，而不能仅看仪器显示的温度值。整个面的加热，会**提升加热效率，且加热是均匀加热，而不是局部加热；

7、双向顶针式进样方式，**解决如下问题：

（1）进样过程的复杂性

原有技术为一端开口石英管，存在气泡排不空的问题，且有时低密度相液滴在视野中看不到的现象。

革新后，进样过程的排空更方便，操作更简单。

（2）拔插过程的不方便及造成的爆管等的问题

原技术采用单端口插入旋转管的方式，此时样品管的外壁会碰到旋转管内壁。加热后或样品管有水时，拔插样品管会非常困难。有时根本无法拔出而爆管。

革新后，样品管的进样非常方便，简单的操作即可完成。

（3）样品管的稳定及水平度的保持不方便

原技术依靠玻璃管的外壁与旋转管内壁来固定样品管而保持稳定及水平。由于样品管的工差及旋转管的工差结合度差，有时稳定性会很差。

革新后，尽可能将这方面的不便降到了*低。

8、上下线的方式而非上下各取一点的方式更有利于得到精确值；

9、不同的仪器因旋转轴自重不同，直径不同，转速不同会影响到离心力的控制。旋转滴测值**须克服离心力而不是以转速为依据判断测值准确度。请选择离心力平衡查找功能，取得相对应样品的离心力平衡值。

10、具体区别请参考美国科诺提供的相关区别说明表。

 配置清单

1、主机1台（不含计算机）；

2、摄像系统1套；

3、RS-232串口线2根或USB数据线2根；

4、电源线1根；

5、注射器用针头（不锈钢）长10cm 5支

6、注射器用针头（聚四氟乙烯针头：解决进油样时油样带出来的缺陷）长10cm 5支

7、内径6mm两端开口石英玻璃样品管5支 ；

8、内径2mm两端开口石英玻璃样品管5支；

9、内径4mm两端开口石英玻璃样品管5支

10、离心管密封用堵头 5套

11、主机旋转轴压帽2个；

12、仪器校验标准丝样品管1支

13、校准水泡 1个
