产品概述

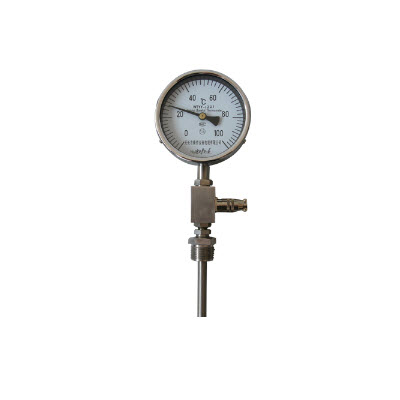

WTY-系列远传温度计
性能:
（1）具有测温探头小，灵敏度高、线性刻度、寿命长等特点。
（2）具有远传输出电阻信号（PT100），抗震性，耐腐蚀性及大功率开关信号等多种功能。
（3）结构形式与国际同类产品相同，可替代进口。
技术参数:
１、测温范围 －40～600℃
２、环境温度－10～55℃
３、相对湿度 ≤95％
４、指示精度1.5级
５、时间常数 ≤60Ｓ
6、探头耐震 6Mpa
7、探头直径:8-10mm、可动外螺纹:M27*2
8、热电阻PT100（单路、双路输出）或4-20mA电流输出
信息内容：
液体压力式温度计以及由此开发的系列化温度仪表，克服了传统膨胀式温度计性能单一、寿命短、可靠性差、温包体积大的缺点。其中测温元件体积分别比传统的蒸汽和气体压力式温度计缩小了30和60倍，创造性地将铂或铜热电阻测温元件安装于测温元件内，实现了机电一体化的测温功能。形成了以液体压力式温度极为基本测温仪表的远传、防爆、防震、防腐、电接头、温度信号变送等多功能、系列化温度仪表。 一 型号及规格组成
1.WTY系列温度计编号规则
2.WTY系列温度计编号说明
① 编号中斜杠“/”前面型号部分，按《工业自动化仪表产品型号编写原则》的规定编写，
“/”后面为规格部分，由我厂自行规定，若设计选型时因字符太长无法填写，可与我公司联系
约定其它代号。
② 编号**节中的仪表功能为基本功能，若要选择一项以上功能，请在编号中增加第三节“功
能组合”，其中防震、电接头和*高指示三者之间只能选择一种功能，防爆与电接头两者功能
也不能组合。
③ 附加说明请注明软尾材料、出线装置型号及位置、是否带保护套管、防爆仪表出线方式、
热点阻分度号等以及其它要说明的内容。例如：“WTY-1033-X2-F 0～100℃ Φ12*300*10M
的内容刹车管Pt100左接线盒”表示：该温度计为液体压力式带电接头双上限报警热电阻远传
温度计，且带防腐套管，其具体尺寸为：温包直径12mm，插入深度300mm，刹车管软尾长10M。
铂热电阻Pt100，左接线盒引线，安装螺纹为卡套螺纹M27*2。
二 规格与参数
1.基本技术参数
环境温度：-10～+55℃ 相对湿度：5～95% 指标精确度：1.5级
时间常数：9秒（包聚四氟乙烯时为34秒） 热电阻分度号：Pt100或Cu50
热电阻精度等级：ZBY 301-85 B级 热电阻热响应时间：τ0.5=35秒（包聚四氟乙烯
时为45秒）
