显著特点
★窄带滤波器
★可调的方波或尖波脉冲
★模拟带宽:0.05-25MHz
★快速、*低60Hz 电子刷新率
★高能镍氢充电电池
★高亮度、高分辨率彩色液晶显示屏,可全屏/分屏显示
★动态波形彩色变化?功能可根据缺陷或*小深度报警条件来改变波形颜色
★屏幕冻结?功能随时捕捉波形和声程数据
★自动探头校准
★声程数据可以英寸、毫米和微秒显示
★峰值捕捉和峰值记忆功能
★进波/失波或*小深度报警
★回波-回波测量的双闸门功能
★ RF 射频模式下的回波-回波功能
★ RF 模式下的界面门功能
★ RF 模式下的自动或手动极性探测
★ EMAT 探头优化能力
★外部触发输入输出接口
★扩展软件功能：高PRF、CSC、AWS等
主要技术参数
显示屏
彩色液晶显示:320 X 240像素
标准配置
显示屏特点
高分辨率、用户定义的颜色选择、亮度可调、动态波形颜色变化

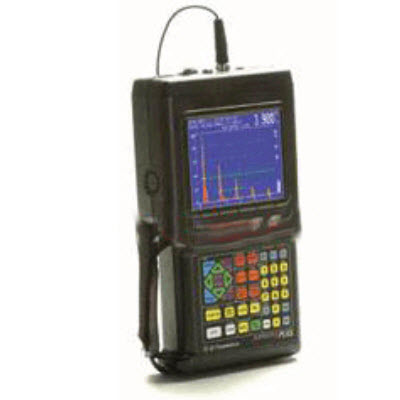

EPOCH 4 PLUS探伤仪包括
显示刷新率
*低60Hz
EP4/MCA 充电适配器
灵敏度
*大110db 读出精度分6dB和0.1dB
EP4/BAT 镍氢充电电池
自动探头校准
自动校准探头的零位和/声速
EP4/CAL-NIST NIST 标定证书
抑制
0-80%,按1%递增
EP4/MAN 操作手册
单位
英制,米制或微秒
EP4/TC 携带箱
声速范围635 - 15240m/s
EP4/PS 不锈钢支架
零位偏移0-350微秒
EP4/HS 手带
扫描范围1- 10000mm
折射角
固定值为0°30°45°60°70°或10°- 85°可变,精度为0.1°
选配件:
波峰记忆
在即时显示A扫描波形的同时存入波峰包络图
EP4/PRE 打印机(230V)
波峰捕获
冻结波峰记忆的回波包络图以便与即时波形比较
EP4/DP-E 显示屏保护膜
脉冲形式
可调的方波和负尖波脉冲
EP4/ALARM 外置报警器
脉冲能量
低(100V)、中(200V)、高(300V)、*大(400V)
EP4/C-15VGA-6 VGA视频输出电
阻尼
50/63/ 150/ 400欧姆
EP4/C-25PRL-6 打印机并口电缆
检波方式
全波、半波正向、半波负向、RF射频
EP4/C-USB-6 USB连接电缆
模拟带宽
0.05 - 25MHz (-3dB)
EP4/EC 外置电池充电器
滤波器
宽带、窄带、或可选择的低通和高通滤波器
探伤方式
脉冲回波、双发、穿透式
软件选项
报警方式
可调的阈值正/负、或*小深度报警
EP4P/DAC 报警的DAC曲线软件
工作温度0℃ -- 50℃
EP4P/CSC 曲率修正软件
储存温度- 40℃ -- 70℃
EP4P/SPOTWELD 点焊检查软件
电源100 -120VAC, 200-240VAC, 50 - 60HZ
EP4P/TVG TVG软件
电池
内置式可充电NiMH电池
EP4P/FG 浮动门软件
电池工作时间
5--7小时（取决于显示屏亮度）；2小时充电时间
EP4PIG 界面门软件
探头线接口
BNC 或LEMO 1
EP4P/AWS AWS焊接检测软件
键盘
英文或国际符号
EP4P/WAVE 波形分析软件
显示文字
英、法、德、西班牙、意大利、俄语、日语等
EP4P/DGS/AVG DGS/AVG软件
通讯接口USB, 与PC机高速连接
EP4P/HPRF 高PRF(1kHz)软件
高速并行接口
与外部设备高速通讯连接EP4P/LPRF 低PRF(30Hz)软件
模拟输出
键盘可选的深度或幅度数据的电压输出信号
EP4P/BEA 底波衰减器软件
VGA接口
连接标准的VGA显示器或A/V投影仪
EP4P/AUTOFREEZE 自动冻结软件
外型尺寸283 X 166 X 66mm
EP4P/IP-KIT-USB PC界面程序及电缆
重量2.6Kg.(包括电池)
