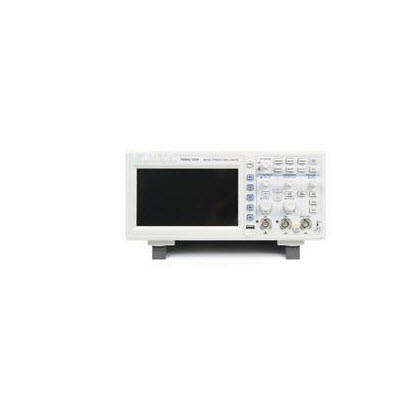

双通道示波器 HAD-2102CEX

编辑日期：2026-03-30

型        号

功能 HAD-2052CEX HAD-2102CEX

 通道 2 2

 带宽 50MHz 100MHz

 采样方式

 实时采样 1GS/s 1GS/s

 等效采样 50GS/s 50GS/s

 平均值 双通道同时，可取2的n次方次数进行平均值计算，

n=1~8  正整数  可选择。 双通道同时，可取2的n次方次数进行平均值计算，

n=1~8   正整数   可选择。

 输入

 输入耦合 直流﹑交流﹑接地(DC﹑AC﹑GND) 直流﹑交流﹑接地(DC﹑AC﹑GND)

 输入阻抗 1ΜΩ±2%，与20pF±3pF并联 1ΜΩ±2%，与20pF±3pF并联

 探头衰减系数设定 1×,10×,100×,1000× 1×,10×,100×,1000×

 *大输入电压 400V(DC+AC峰值、1ΜΩ输入阻抗）

(10:1探头衰减) 400V(DC+AC峰值、1ΜΩ输入阻抗）

(10:1探头衰减)

 通道间隔离度 优于40：1 优于40：1

 通道间时间延迟(典型) 150ps 150ps

 水平

 波形内插 sin(x)/x sin(x)/x

 存储深度 25k采样点 25k采样点

 扫速范围（s/div) 2ns/div～50s/div,1-2-5进制 2ns/div～50s/div,1-2-5进制

 采样率和延迟时间精确度 ±50ppm(任何≥1ms的时间间隔) ±50ppm(任何≥1ms的时间间隔)

 水平显示 14div 14div

 时间间隔(△T)

测量精确度(满带宽) 单次:± (1采样间隔时间+50ppm×读数+0.6ns)﹥16个平均值:±(1采样间隔时间+50ppm×读数+0.4ns） 单次:± (1采样间隔时间+50ppm×读数+0.6ns)﹥16个平均值:±(1采样间隔时间+50ppm×读数+0.4ns）

 垂直

 模拟数字

转换器(A/D) 8比特分辨率,两个通道同时采样 8比特分辨率,两个通道同时采样

 灵敏度（伏/格）范围（V/div) 1mV/div -20V/div(在输入BNC处) 1mV/div -20V/div(在输入BNC处)

 位移范围 ±10div ±10div

 模拟带宽 50MHz 100MHz

 低频响应（交流耦合，-3dB） ≤5Hz(在BNC上) ≤5Hz(在BNC上)

 上升时间(在BNC上典型的)

≤7ns

≤3.5ns

 直流增益精确度 垂直灵敏度为1mV～5mV/div时：±4%

(采样或平均值采样方式);

垂直灵敏度为10mV/div～20V/div时:±3%

(采样或平均值采样方式) 垂直灵敏度为1mV～5mV/div时：±4%

(采样或平均值采样方式);

垂直灵敏度为10mV/div～20V/div时:±3%

(采样或平均值采样方式)

 触发

 触发灵敏度 1div 1div

 触发电平范围 内部 距屏幕中心±5格 距屏幕中心±5格

 EXT ±3V ±3V

 触发电平精确度(典型的)精确度适用于上升和下降时间≥20ns的信号 内部 ±(0.3div×V/div)(距屏幕中心±4div范围内) ±(0.3div×V/div)(距屏幕中心±4div范围内)

 EXT ±(6%设定值+40mV) ±(6%设定值+40mV)

 预触发能力 正常模式/扫描模式、预触发/延迟触发    预触发深度可调 正常模式/扫描模式、预触发/延迟触发    预触发深度可调

 释抑范围 100ns-1.5s 100ns-1.5s

 设定电平**50%(典型的) 输入信号频率≥50Hz条件下的操作 输入信号频率≥50Hz条件下的操作

 边沿触发

 边沿类型 上升、下降、上升下降 上升、下降、上升下降

 脉宽触发

 触发模式 (大于,小于,等于)正脉宽，(大于,小于,等于)负脉宽 (大于,小于,等于)正脉宽，(大于,小于,等于)负脉宽

 脉冲宽度范围 20ns-10s 20ns-10s

 交替触发

 CH1触发 边沿、脉宽 边沿、脉宽

 CH2触发 边沿、脉宽 边沿、脉宽

 测量

 光标 手动模式 光标间电压差(ΔV)，光标间时间差（ΔT)，ΔT的倒数（Hz）（1/ΔT) 光标间电压差(ΔV)，光标间时间差（ΔT)，ΔT的倒数（Hz）（1/ΔT)

 追踪模式 波形点的电压值和时间值 波形点的电压值和时间值

 自动测量模式 允许在自动测量时显示光标 允许在自动测量时显示光标

 自动测量 峰峰值、幅值、*大值、*小值、顶端值、底端值、中间值、平均值、均方根值、过冲、预冲、频率、周期、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、延迟共28种参数测量 峰峰值、幅值、*大值、*小值、顶端值、底端值、中间值、平均值、均方根值、过冲、预冲、频率、周期、上升时间、下降时间、正脉宽、负脉宽、正占空比、负占空比、延迟共28种参数测量

 数学操作 加、减、乘、除、反相 加、减、乘、除、反相

 存储 20组波形、20种设置、位图 20组波形、20种设置、位图

 FFT Window Hanning、Hamming、Biackman-Harris、Rectangular Hanning、Hamming、Biackman-Harris、Rectangular

 采样点 1024 points 1024 points

 李沙育图形 带宽 50MHz 100MHz

 相位差 ±3 degrees ±3 degrees

 显示

 显示类型 7" TFT LCD 7" TFT LCD

 显示分辨率 WVGA(800×480) WVGA(800×480)

 波形显示区域 横向14格，50dot/div；纵向8格，50dot/div 横向14格，50dot/div； 纵向8格，50dot/div

 屏幕捕获率 ≥2000wfms/s ≥2000wfms/s

 波形及网格显示 波形和网格亮度可调 波形和网格亮度可调

 显示语言种类 中文简体、中文繁体、英文、葡萄牙、西班牙、法文、荷兰文、德文、俄文 中文简体、中文繁体、英文、葡萄牙、西班牙、法文、荷兰文、德文、俄文

 其他

 波形录制 1000屏，可暂存本机或存储到U盘 1000屏，可暂存本机或存储到U盘

 触发频率计 6位硬件频率计 6位硬件频率计

 屏幕拷贝功能 一键式屏幕拷贝功能 一键式屏幕拷贝功能

 频率(典型的) 1kHz 1kHz

 探头补偿器输出

 输出电压(典型的) 约3V,峰-峰值≥1MΩ负载时 约3V,峰-峰值≥1MΩ负载时

 频率(典型的) 1kHz 1kHz

 接口功能

 标准配置 1个USB（OTG）：既可以存储数据也可与PC机通讯 1个USB（OTG）：既可以存储数据也可与PC机通讯

 电源

 电源电压 100-240VACRMS

45Hz到440Hz,CAT II 100-240VACRMS

45Hz到440Hz,CAT II

 功耗 小于50W 小于50W

 保险丝 2A,T级,250V 2A,T级,250V

 环境

 温度 操作：10℃～+40℃ 操作：10℃～+40℃

 非操作：-20℃～+60℃ 非操作：-20℃～+60℃

 湿度 ＜35℃：90%RH，

+35℃～+40℃：≤60%RH ＜35℃：90%RH，

+35℃～+40℃：≤60%RH

 高度 操作3,000米 操作3,000米

 非操作15,000米 非操作15,000米

 机械规格

 尺寸(参考数据) 宽 306 mm 306 mm

 高 147 mm 147 mm

 深 122 mm 122 mm

 重量

(净重) 不含包装 2.2kg 2.2kg

 含包装 3.3 kg 3.3 kg
