特点

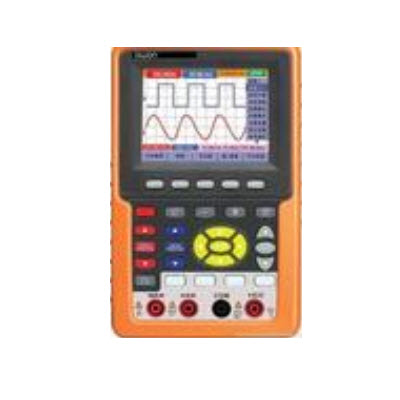

数字示波器/万用表/频率计三合一
- 带宽: 20MHz-100MHZ
- 实际采样率100MS/s - 500MS/s
- 双通道输入，多种**触发功能
- 全自动量程功能，可调触发灵敏度
- 丰富了20 种自动测量功能
- 支持U盘拷贝存储，自带锂电池，便于长时间户外工作
- 支持FFT功能
- 3.8英寸彩色液晶显示屏幕，让您在强光下也能清晰读数
| 型号 | HAD/HDS1022M-N | HAD/HDS2062M-N | HAD/HDS3102M-N |
| 带宽 | 20MHz | 60MHz | 100MHz |
| 实时采样率 | 100MS/s | 250MS/s | 500MS/s |
| 上升时间 | ≤17.5ns | ≤5.8ns | ≤3.5ns |
| 通道 | 双通道 |
| 输入阻抗 | 1MΩ±2%，与20pF±3pF 并联 |
| 探头衰减系数 | 1X，10X，100X，1000X |
| *大输入电压 | 400V（PK-PK）CAT Ⅱ |
| 通道间的隔离度 | 50Hz(100:1)、10MHz（25：1） |
| *大记录长度 | 每通道6K个点 |
| 扫速范围 | 5ns/div-100s/div 按
1-2.5-5进制方式步进 | 5ns/div-100s/div 按
1-2-5进制方式步进 |
采样率和延迟
时间精确度 | ±100ppm(任何≥1ms的时间间隔) |
| 垂直分辨率 | 8比特分辨率，两个通道同时采样 |
| 灵敏度范围 | 5mV/div -5V/div |
| 位移范围 | ±10div | ±50V(500mV～5V)
±2V(5mV～200mV) |
| 直流增益精确度 | ±5% |
| 触发类型 | 边沿、视频、交替触发 |
| 触发方式 | 自动、正常、单次 |
| 自动测量 | 峰-峰值、平均值、均方根值、频率、周期、*大值、
*小值、顶端值、底端值、幅度、过冲、预冲、上升
时间、下降时间、正脉冲、负脉宽、正占空比、负占
空比、延迟A-B![O]() 、延迟A-B![O]() |
| 波形测量 | 2个光标+20个自动测量 |
| 数学操作 | 加、减、乘、除、反相、FFT |
| 波形存储 | 4组波形 |
数字万用表
测量功能 | 电压、电流、电阻、电容、通断、二极管 |
| 电压量程 | DCV:*大输入电压 DC1000V
ACV:*大输入电压 AC750V(有效值) |
| 电流 | DCA:40mA、400 mA:(±1.5%±1字)
10A:(±3%±3字)
ACA:40mA:(±1.5%±3字)、400 mA:(±2%±1字)
10A:(±5%±3字） |
| 电容 | 51.2nF-100uF：±（3%+3个字） |
独立的浮地
隔离通道 | 万用表与示波器输入地是隔离的 |
| 程控特性/接口特性 |
| PC接口 | USB、RS232接口 |
| 电源 | 电源适配/电池 |
| 电池供电 | 6小时锂电池 |
| 显示 |
| 显示类型 | 3.8 英寸的彩色液晶显示 |
| 显示分辨率 | 640 水平×480 垂直像素 |
| 显示色彩 | 65535 色 |
| 显示语言种类 | 中文简体、英文、俄语、德语、西班牙语、波兰语 |
| 物理特性 |
| 尺寸 | 180mm × 113mm × 40mm |
| 重量 | 645g |
| 其他 |
| 附件 | 两支 1.2m 、1:1(10:1)示波器无源探极 |
| 一付万用表测试笔 |
| 一条USB或RS-232数据传输线 |
| 一个大电流测量扩展模块 |
| 一个小电容测量模块 |
| 一支示波器探极调整工具 |
| 一个符合所在国标准的电源适配器 |
| 一张使用光盘 |
| 持有证书 | CE、FCC、CMC |
