一. 概述：

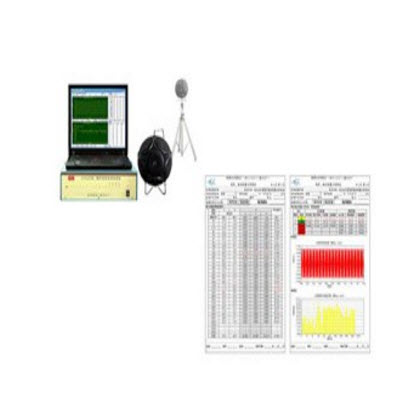

HS5660B-X型多通道噪声振动测量分析系统产品，实现了多通道噪声和振动的测量和分析结果，在同一界面**、直观的显现，为技术分析人员提供了一个可以直观分析对比的技术平台；以word方式自动生成图文并茂的检测报告，为广大检测人员提供了一种极其便捷的检测报告输出和编辑平台。可以自主选择的时域与频域两种、十一个类型的分析图形，*大限度的满足了日常检测与分析的需要。合理应用扣背景测量功能，可以有效的扩展测量下限的限制。
二. 主要应用范围：电器、汽车、机械等行业或科研院所、高校、质监、建筑质检等部门。
三. 主要功能和特点：
1. 多通道实时噪声、声功率级、振动加速度、速度和位移测量；
2. 声压、声压级、加速度随时间变化测量(时间历程)；
3. 噪声、振动扣背景测量；
4. 噪声、振动测试通道自动校准；
5. 频谱分析：多通道噪声、振动同步1/1、1/3倍频程、FFT窄带自功率谱分析；
6. 自动生成含有检测分析数据、图谱的检测报告(word方式)；
四. 主要配置和技术指标：
噪声（均以2×10-5Pa为参考） | 振动（以加速度a计） |
传感器 | Ф12.7mm预极化电容传声器 | 传感器 | ICP压电式加速度传感器 |
频率范围 | 20Hz～20kHz | 频率范围/Hz | a：1.8～5k；9～5k；18～5k |
频率计权 | A计权、C计权、F线性 | 横向比；分辨率 | ＜5%；0.004ms-2 |
测量范围 | 22～135dBA;35～135 dBC;40～135 dB | 测量范围 | 1～250ms-2 |
量程控制 | 20～80dB共4档；线性范围＞60dB | 谐振频率 | ～20kHz |
时间计权 | 时间平均、快F、慢S | 时间计权 | 时间平均 |
符合标准 | JJG188-2002、GB/T3241-1998，1级 | 符合标准 | JJG676-2000 |
频谱分析 | 自功率谱（窄带细谱）、1/1、1/3倍频程频谱（声功率级频谱）分析、 |
采样、分析 | 总采样频率：100～400Hz（选配）；资源均分方式；FFT分析频点：512～32768 |
测试参数 | 时域：有效值、*大值（保持）、峰值、峰峰值；频域：合计值、频域峰值、峰值频率 |
时域图谱 | 声压加速度时间历程波形图；声压级时间历程波形图；噪声振动幅值直方图、等间隔时域图 |
频域图谱 | 噪声声压级和振动a、v、d的自功率谱、1/1、1/3倍频程频谱(声功率级)分析柱形或折线图 |
