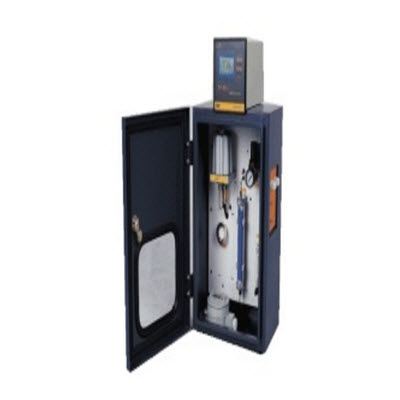

仪器基于电化学检测原理。传感器由银铅电极组成一个分析电池,被测气体中的氧气通过渗透作用,扩散到电极表层,发生氧化还原反应,产生电子得失,形成电流,电子得失数量与氧气浓度成正比,只需检测出被测气体的电流值,就可知道被测气体的浓度值。EN-500Ex防爆氧气体分析仪采用了进口高性能的电化学式气体传感器和微处理机技术,具有数字显示、上下限报警、标准信号输出及继电器触点报警输出等功能。适用于有可燃气体、蒸气与空气形成的爆炸和温度组别T1～T6的1区、2区易燃易爆危险场所,对空气、氮气、氢气、氩气等气体中的氧气浓度连续监测。
仪器的设计、制造完全符合国标GB3836 1～2000 2～2000 3～2000关于《爆炸性环境用防爆电气设备,隔爆型电气设备“d”,本安型电气设备“i”》的规定,并通过**仪器仪表防爆**监督检测站认定。仪器系“隔爆型”“本安型”结合结构,防爆标志为“ExdibⅡCT6”。
主要技术参数:
测量范围:0～1、0～5%、0～25%O2
基本误差:±2.5%FS
零点漂移:±2.5%FS/7d
量程漂移:±2.5%FS/7d
重复性误差:±1%FS
分辨率:0.01%
响应时间:T90<30秒
输出信号:4～20mA DC(允许外接负载<800Ω) 0～10mA DC(允许外接负载<1500Ω)
报警继电器接点容量:220VAC/1A
功耗:<20W
样气压力:0.1～1MPa
样气流量:300毫升/分
样气温度:0～40℃
外型尺寸:550×450×950mm(长×厚×高)
防爆标志:ExdibⅡCT6
仪器在下列条件下应能正常工作:
环境温度:0℃～40℃;
相对湿度:20%～80%(冷凝除外);
大气压力:当地大气压力;
阳光辐射:避免直接照射;
环境中的尘埃量:可忽略不计;
空气流速:0.5m/s
环境中有害性气体:无强腐蚀性气体;
振动:避免强烈振动;
通风:无**;
工作位置:水平安装(±10。);
电源电压:220V±22VAC
电源频率:50Hz±1Hz
外界电场、磁场、电磁场:避免强烈电磁场干扰。
