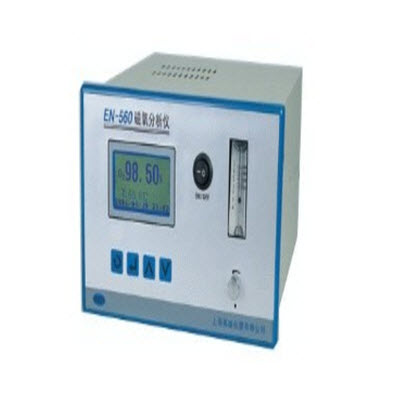

在很多生产过程中,特别是燃烧过程和氧化反应过程中,测量和控制混合气体中的氧含量是非常重要的.工业上连续测定氧含量的分析仪器,大都是利用氧的磁性特征。原理是利用烟气组分中氧气的磁化率特别高这一物理特性来测定烟气中含氧量。氧气为顺磁性气体(气体能被磁场所吸引的称为顺磁性气体),在不均匀磁场中受到吸引而流向磁场较强处。在该处设有加热丝,使此处氧的温度升高而磁化率下降,因而磁场吸引力减小,受后面磁化率较高的未被加热的氧气分子推挤而排出磁场,由此造成“热磁对流”或“磁风”现象。在一定的气样压力、温度和流量下,通过测量磁风大小就可测得气样中氧气含量。由于热敏元件(铂丝)既作为不平衡电桥的两个桥臂电阻,又作为加热电阻丝,在磁风的作用下出现温度梯度,即进气侧桥臂的温度低于出气侧桥臂的温度。不平衡电桥将随着气样中氧气含量的不同,输出相应的电压值。EN-560型磁氧分析采用了性能稳定可靠的热磁式气体传感技术和微处理机技术,具有LCD显示、上下限报警、标准信号输出及继电器触点报警输出等功能。适用于对空分制氧及其它制气生产过程中氧纯度的连续监测。也可用于实验室对氧气浓度的快速分析。
仪器特点:
采用热磁式检测原理,灵敏度高,稳定性好
一体化结构,体积小、重量轻、安装、使用更简便
采用大屏幕LCD显示屏,全中文操作菜单
具有定时自动存储功能,可随时查看存储数据
可设置上、下限报警点,具有报警接点输出
可设置输出电流为0～10mA或4～20mA
实时时钟显示
可联接打印机,实现定时自动打印
具有RS232通讯口,可连接计算机,实现实时数据传输,数据存储、曲线趋势图、打印报表等功能
可用标准气在线校准
主要技术指标:
测量范围:97～**O2 ,0~50%(任选量程)O2
准确度:±0.15%O2
*小分度值:0.01%O2
稳定性:≤±0.10%O2/24h
重复性:≤±0.10%O2
响应时间:T90<40秒
输出信号:全隔离直流0~10mA、4~20mA
电源:220VAC±10% 50Hz±5%
环境温度:0~40℃
样气压力:<0.1MPa
样气流量:150ml/min
报警继电器开关输出:220VAC/1A
外型尺寸:240×150×280mm(宽×高×深)
开孔尺寸:228×138mm
仪器重量:9kg
