采用完全密封的燃料池氧传感器是当前国际上*先进的测氧方法之一。燃料池氧传感器是由高活性的氧电极和铅电极构成,浸没在KOH的溶液中。在阴极氧被还原成氢氧根离子,而在阳极铅被氧化。KOH溶液与外界有一层高分子薄膜隔开,样气不直接进入传感器,因而溶液与铅电极不需定期清洗或更换。样气中的氧分子通过高分子薄膜扩散到氧电极中进行电化学反应,电化学反应中产生的电流决定于扩散到氧电极的氧分子数,而氧的扩散速率又正比于样气中的氧含量,这样,该传感器输出信号大小只与样气中的氧含量相关,而与通过传感器的气体总量无关。通过外部电路的连接,反应中的电荷转移即电流的大小与参加反应的氧成正比例关系。

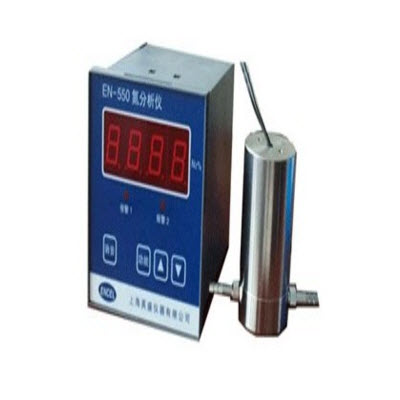

采用此方法进行测氧,可以不受被测气体中还原性气体的影响,免去了许多的样气处理系统。它比老式“金网-铅”原电池测氧更快速,不需要漫长的开机吹除过程,“金网-铅”原电池样气直接进入溶液中,导致仪器的维护量很大,而燃料电池法样气不直接进入溶液中,传感器可以非常稳定可靠的工作很长时间。事实上,燃料电池氧传感器是完全免维护的。而EN-500型微量氧分析仪就是采用燃料式氧传感器测量氧,仪器反映快速,维护量小。
主要特点:
仪器采用新型燃料电池式氧检测器
具有两路报警接点输出,可分别设置上、下限报警点
可用空气在线校准
具有N2或O2两种显示
具有四位数字显示
主要技术指标:
测量范围:0～2、0～5、0～10、0～20、0～25%O2
分辨率:±0.01%O2
基本误差:±0.1%O2
响应时间:T90≤20秒
输出信号:4～20mA
电源:220VAC±10%,50HZ±1HZ
环境温度:0～40℃
样气流量:200～800毫升/分
进气温度:0～40℃
报警继电器开关接点容量:265VAC/1A
外型尺寸:96×96×130mm
开孔尺寸:90×90mm
