1 概述

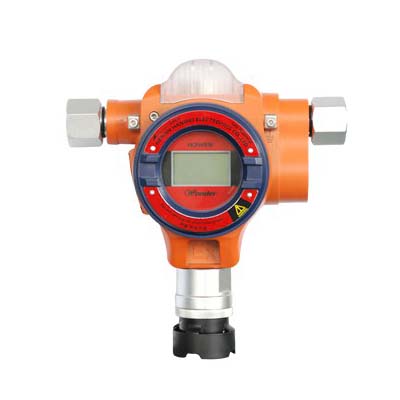

GT-WD2200点型气体探测器(以下简称探测器)是我公司生产的新型气体检测仪器,本机采用高性能气敏元器件和微控制器技术,结合精良SMD工艺制造而成,具有良好的重复性和温湿度特性以及使用寿命长、操作方便等优点,适用于工业环境中检测气体浓度。
本探测器采用三线制4～20mA的电流信号,具有传输距离远、抗干扰性能好等特点。
本探测器广泛应用于石油、石化行业的炼油厂、化工厂、冶金行业、电力行业等可能产生对人体有害气体场所的气体检测。
主要特点:
4～20mA标准模拟量输出
2个开关量无源触点输出
免标定智能传感器模组
**的免开盖红外遥控操作
自带声、光报警
隔爆式设计,适用于1区和2区危险场所
1.1 本产品设计、制造、检定遵守以下**标准:
GB3836.1-2010《爆炸性环境 第1部分:设备 通用要求》
GB3836.2-2010《爆炸性环境 第2部分:由隔爆外壳“d”保护的设备》
GB15322.1-2003《可燃气体探测器**部分:测量范围为 0～**LEL的点型可燃气体探测器》
JJG693-2011《可燃气体检测报警器检定规程》
GB4208-2008 《外壳防护等级(IP 代码)》
GB/T13384-92《机电产品包装应用技术条件》
1.2 本产品经**法定权威机关审查及检验,并通过防爆合格检验。
2 主要技术指标
*μmol/mol(备注:国外常用PPM替代表示)
*其他气体可咨询经销商或制造商
采样方式:自然扩散;
工作电压:DC 24V±6V;
功 耗:≤3W;
工作方式:连续检测;
全量程偏差:≤±3%LEL(可燃气体) ≤±5%F.S(毒性气体)
显示方式:液晶显示气体浓度和探测器状态;
状态指示:黄色指示故障、红色指示浓度报警、绿色指示正常工作;
操作方式:红外遥控;
响应时间(t90):可燃气体≤30s 毒性气体≤60s;
工作温度:-40℃～70℃(催化燃烧式传感器)/-20℃～50℃(电化学式传感器);
工作湿度:≤95%RH(非冷凝);
防爆方式:隔爆型;
防爆等级:Ex d mb ⅡC T6 Gb;
防护等级:IP65;
环境压力:86kPa～106kPa;
输出信号:4～20mA 三线制;
防爆连接螺纹:G3/4(内管螺纹);
使用电缆:≥1.5 mm2×3 屏蔽电缆线,电缆外径要求在6mm～9mm之间;
探测器与主机间*大距离:≤1000m;
传感器使用寿命:催化燃烧三年,电化学式二年(与具体使用环境有关);
产品尺寸:210 mm×220 mm×105 mm;
重量:约2Kg。
